کابل و سیم صنعتی به مجموعهای از هادیهای الکتریکی گفته میشود که برای انتقال انرژی و سیگنال در محیطهای صنعتی طراحی شدهاند. تفاوت اصلی سیم و کابل در این است که سیم معمولاً یک هادی منفرد است، در حالی که کابل مجموعهای از دو یا چند هادی است که در یک غلاف مشترک قرار گرفتهاند. کابل و سیم صنعتی باید در برابر شرایط سخت محیطی مانند حرارت، مواد شیمیایی، لرزش و سایش مقاوم باشند و به همین دلیل از مواد با کیفیت بالا در ساخت آنها استفاده میشود.
🔹 هادی (Conductor)
هادی بخش مرکزی کابل و سیم صنعتی است که جریان الکتریکی را حمل میکند. رایجترین مواد هادی عبارتند از:
- مس (Copper): بهترین رسانایی الکتریکی و پرکاربردترین ماده در کابل و سیم صنعتی.
- آلومینیوم (Aluminum): سبکتر و ارزانتر از مس، اما رسانایی کمتری دارد.
- مس قلعاندود (Tinned Copper): مقاوم در برابر اکسیداسیون و خوردگی.
🔸 عایق (Insulation)
عایق دور هادی را پوشش میدهد و از اتصال کوتاه و نشت جریان جلوگیری میکند. انواع عایقهای رایج در کابل و سیم صنعتی:
- PVC (پلیوینیل کلراید): پرکاربردترین عایق برای کابلهای عمومی.
- XLPE (پلیاتیلن شبکهای): مقاوم در برابر حرارت بالا (تا ۹۰ درجه).
- EPR (لاستیک اتیلن پروپیلن): مناسب برای کابلهای سیار و محیطهای مرطوب.
- Silicone (سیلیکون): مقاوم در برابر حرارت بسیار بالا (تا ۱۸۰ درجه).
- PTFE (تفلون): مقاوم در برابر حرارت بالا و مواد شیمیایی خورنده.
🔹 غلاف (Sheath / Jacket)
غلاف خارجی کابل و سیم صنعتی از هادی و عایق در برابر عوامل محیطی محافظت میکند. انواع غلافها:
- PVC: برای کابلهای عمومی.
- LSZH (Low Smoke Zero Halogen): برای محیطهای با نیاز به ایمنی بالا (دود کم و بدون هالوژن).
- پلییورتان (PUR): مقاوم در برابر سایش و روغن.
- نئوپرن (Neoprene): مقاوم در برابر روغن و مواد شیمیایی.
🔸 محافظ (Shield)
محافظ برای کاهش نویز الکترومغناطیسی (EMI) در کابلهای سیگنال و کنترل استفاده میشود. انواع محافظ:
- فویل آلومینیومی (Aluminum Foil): محافظ کامل و سبک.
- بافته شده (Braided): محافظ قویتر و انعطافپذیرتر.
- ترکیبی (Foil + Braid): محافظت حداکثری.
انواع کابل و سیم صنعتی
🔹 کابل قدرت (Power Cable)
برای انتقال انرژی الکتریکی از مبدا به مصرفکنندهها استفاده میشود. این کابلها معمولاً دارای هادیهای با سطح مقطع بزرگ و عایقهای ضخیم هستند.

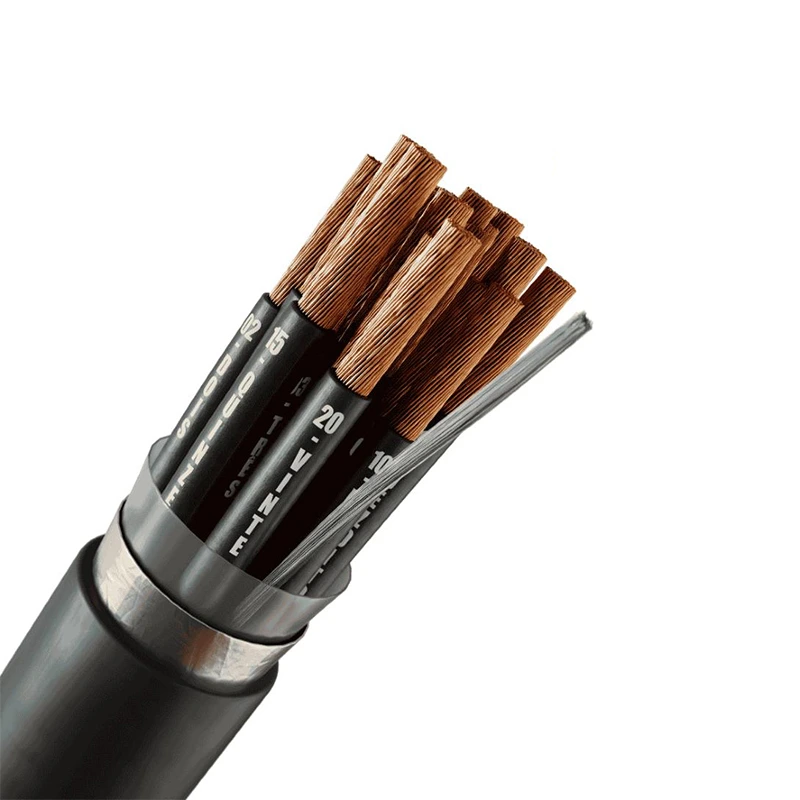

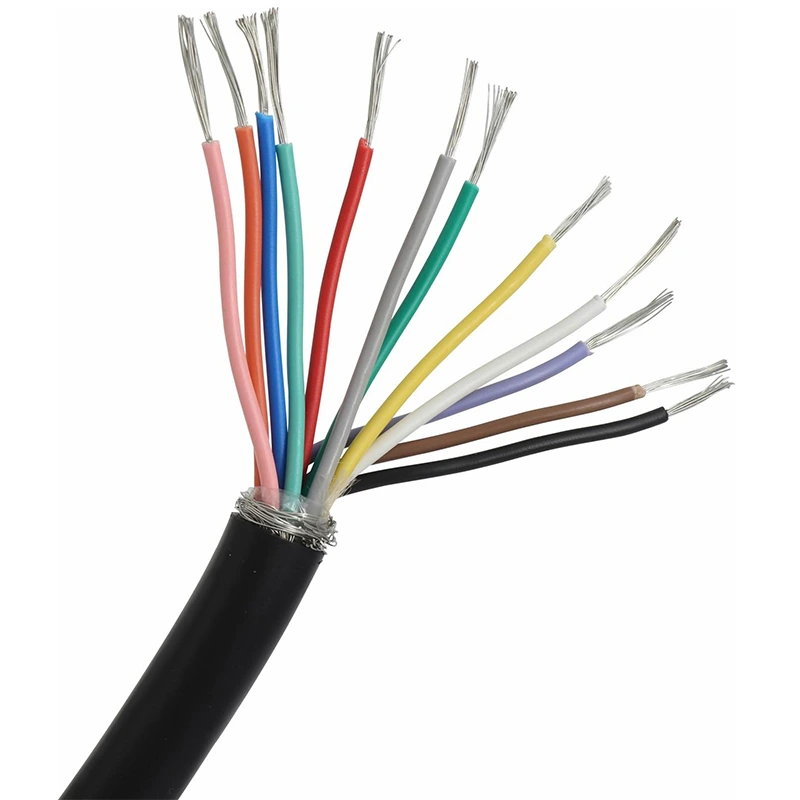

🔸 کابل کنترل (Control Cable)
برای انتقال سیگنالهای کنترلی و فرمان در سیستمهای اتوماسیون استفاده میشود. این کابلها معمولاً دارای چندین هادی با عایقهای رنگی هستند.
🔹 کابل ابزار دقیق (Instrumentation Cable)
برای انتقال سیگنالهای آنالوگ و دیجیتال از سنسورها و ترانسمیترها به سیستم کنترل استفاده میشود. این کابلها دارای محافظ قوی برای کاهش نویز هستند.
🔸 کابل انعطافپذیر (Flexible Cable)
برای کاربردهایی که نیاز به حرکت و خمش مداوم دارند (مانند رباتها و دراگچینها) طراحی شدهاند.
🔹 کابل مقاوم در برابر آتش (Fire-Resistant Cable)
در سیستمهای اعلام حریق و اضطراری استفاده میشود و در دمای بالا (تا ۹۵۰ درجه) به مدت مشخصی کار میکند.
جدول مقایسه انواع عایق در کابل و سیم صنعتی
| نوع عایق | دمای کاری | مقاومت شیمیایی | انعطافپذیری | کاربرد |
|---|---|---|---|---|
| PVC | تا ۷۰ درجه | متوسط | خوب | کابلهای عمومی |
| XLPE | تا ۹۰ درجه | خوب | متوسط | کابل قدرت |
| EPR | تا ۸۵ درجه | عالی | عالی | کابل سیار |
| Silicone | تا ۱۸۰ درجه | خوب | عالی | دماهای بالا |
استانداردهای کابل و سیم صنعتی
- VDE (آلمان): استانداردهای سیم و کابل در آلمان.
- IEC (بینالمللی): استانداردهای بینالمللی مانند IEC 60227 و IEC 60502.
- UL (آمریکا): استانداردهای ایمنی کابلها در آمریکا.
- CSA (کانادا): استانداردهای کانادایی.
- NEMA (آمریکا): استانداردهای صنایع برق.
نکات کلیدی در انتخاب کابل و سیم صنعتی
برای انتخاب کابل و سیم صنعتی مناسب، باید به عوامل زیر توجه کرد:
- جریان مجاز: ظرفیت حمل جریان بر اساس سطح مقطع هادی.
- افت ولتاژ: محاسبه افت ولتاژ برای کابلهای با طول زیاد.
- دمای محیط: انتخاب عایق مناسب برای دمای کاری.
- شرایط محیطی: مقاومت در برابر رطوبت، روغن، مواد شیمیایی و اشعه UV.
- نوع کاربرد: ثابت (Fixed) یا سیار (Flexible).
- استانداردها: رعایت استانداردهای محلی و بینالمللی.
جمعبندی
کابل و سیم صنعتی یکی از اجزای اساسی در سیستمهای برق و اتوماسیون صنعتی است. انتخاب کابل و سیم صنعتی مناسب بر اساس جریان، ولتاژ، شرایط محیطی و نوع کاربرد، تأثیر مستقیمی بر ایمنی، قابلیت اطمینان و طول عمر سیستم دارد. آشنایی با انواع هادیها، عایقها و استانداردهای مرتبط، به انتخاب بهتر و جلوگیری از خرابیهای ناگهانی کمک میکند.
سوالات متداول درباره کابل و سیم صنعتی
تفاوت سیم و کابل چیست؟
سیم معمولاً یک هادی منفرد است (میتواند روکش داشته باشد یا نداشته باشد)، در حالی که کابل مجموعهای از دو یا چند هادی است که در یک غلاف مشترک قرار گرفتهاند.
چگونه سطح مقطع هادی را انتخاب کنیم؟
سطح مقطع هادی بر اساس جریان مجاز، افت ولتاژ و شرایط نصب انتخاب میشود. برای انتخاب دقیق، باید از جداول استاندارد (مانند جداول IEC یا NEC) استفاده کرد.
چه زمانی از کابل محافظدار (Shielded Cable) استفاده میشود؟
برای کابلهای سیگنال و کنترل که در مجاورت نویز الکترومغناطیسی قرار دارند، از کابل محافظدار استفاده میشود تا از تداخل جلوگیری شود.
