سنسور ارتعاش و شتاب به دستهای از سنسورها گفته میشود که برای اندازهگیری و پایش حرکات، لرزشها و تغییرات سرعت در تجهیزات و سازههای صنعتی استفاده میشوند. این سنسورها با تبدیل کمیتهای مکانیکی (شتاب، سرعت و جابجایی) به سیگنالهای الکتریکی قابل تفسیر، اطلاعات حیاتی برای پایش وضعیت، عیبیابی و نگهداری پیشگیرانه ماشینآلات فراهم میکنند.
در حوزه صنعت، دو نوع اصلی از این سنسورها کاربرد گستردهای دارند: شتابسنج (Accelerometer) که شتاب را اندازهگیری میکند، و سنسور ارتعاش (Vibration Sensor) که معمولاً بر اساس اندازهگیری شتاب، سرعت یا جابجایی، اطلاعاتی درباره ارتعاشات تجهیزات ارائه میدهد.
🔹 بر اساس پارامتر اندازهگیری
- شتابسنج (Accelerometer): شتاب (m/s² یا g) را اندازهگیری میکند و رایجترین نوع برای پایش وضعیت ماشینآلات است.
- سنسور سرعت (Velocity Sensor): سرعت ارتعاش (mm/s) را اندازهگیری میکند و برای تحلیل عیوب مکانیکی مانند نابالانسی و ناهممحورسازی مناسب است.
- سنسور جابجایی (Displacement Sensor): جابجایی (mm) را اندازهگیری میکند و برای کاربردهای با فرکانس پایین و ارتعاشات زیاد استفاده میشود.
🔸 بر اساس تکنولوژی ساخت
- پیزوالکتریک (Piezoelectric): با استفاده از کریستالهای پیزوالکتریک، شتاب را به سیگنال بار الکتریکی تبدیل میکند. پرکاربردترین نوع برای صنایع سنگین.
- خازنی (Capacitive): با اندازهگیری تغییر ظرفیت خازنی بین دو صفحه، شتاب را محاسبه میکند. مناسب برای اندازهگیری شتابهای DC و فرکانس پایین.
- پیزورزیستی (Piezoresistive): تغییر مقاومت در اثر فشار مکانیکی را اندازهگیری میکند و برای کاربردهای شوک و ضربه مناسب است.
- MEMS (Micro-Electro-Mechanical Systems): شتابسنجهای کوچک و کمهزینه برای کاربردهای عمومی و مصرفی.
انواع سنسور ارتعاش و شتاب
🔹 سنسور پیزوالکتریک (Piezoelectric Sensor)
سنسور پیزوالکتریک یکی از رایجترین انواع سنسور ارتعاش و شتاب است که با استفاده از کریستالهای پیزوالکتریک (مانند کوارتز یا سرامیک PZT) کار میکند. این سنسورها به دلیل محدوده فرکانس وسیع، حساسیت بالا و پایداری دمایی خوب، برای اکثر کاربردهای صنعتی مناسب هستند.
🔸 سنسور خازنی (Capacitive Sensor)
سنسور خازنی با اندازهگیری تغییر ظرفیت خازنی بین دو صفحه (که یکی از آنها به جرم متحرک متصل است)، شتاب را محاسبه میکند. این سنسورها برای اندازهگیری شتابهای DC (شتاب ثابت مانند گرانش) و فرکانس پایین بسیار مناسب هستند.
🔹 سنسور MEMS (MEMS Accelerometer)
سنسور MEMS یک شتابسنج بسیار کوچک و کمهزینه است که در گوشیهای هوشمند، خودروها و دستگاههای پوشیدنی کاربرد دارد. این سنسورها برای کاربردهای صنعتی با دقت بالا نیز تولید میشوند.

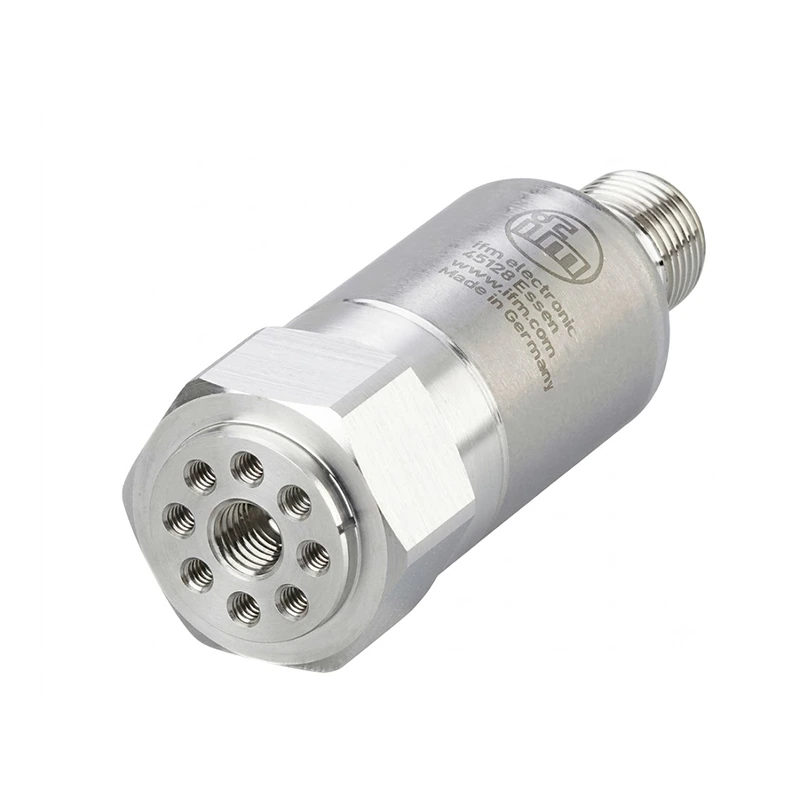

🔸 سنسور ویبره (Vibration Sensor)
سنسور ویبره یک سنسور ساده است که برای تشخیص وجود ارتعاش (و نه اندازهگیری دقیق آن) استفاده میشود و خروجی ON/OFF دارد. این سنسور برای کاربردهای هشدار و ایمنی مناسب است.
کاربردهای سنسور ارتعاش و شتاب
- پایش وضعیت ماشینآلات: تشخیص خرابیهای اولیه در بلبرینگها، نابالانسی، ناهممحورسازی و مشکلات گیربکس.
- نگهداری پیشگیرانه (Predictive Maintenance): جمعآوری دادههای ارتعاش برای برنامهریزی تعمیرات قبل از خرابی.
- تست و تحلیل سازهها: اندازهگیری ارتعاشات در پلها، ساختمانها و توربینها.
- صنعت خودروسازی: تست ارتعاش موتور، سیستم تعلیق و کیسه هوا.
- صنایع نفت و گاز: پایش ارتعاش کمپرسورها، توربینها و پمپها.
- تجهیزات پزشکی: در دستگاههای مانیتورینگ قلب و حرکات.
جدول مقایسه انواع سنسور ارتعاش و شتاب
| نوع سنسور | تکنولوژی | محدوده فرکانس | حساسیت | کاربرد |
|---|---|---|---|---|
| پیزوالکتریک | کریستال | ۰.۵-۱۰ کیلوهرتز | ۱۰-۱۰۰ mV/g | صنایع سنگین |
| خازنی | خازنی | ۰-۲۰۰ هرتز | بالا | کاربردهای DC |
| MEMS | سیلیکون | ۰-۱۰۰ هرتز | متغیر | عمومی و مصرفی |
| سنسور ویبره | مکانیکی/الکتریکی | – | پایین | تشخیص وجود ارتعاش |
نکات کلیدی در انتخاب سنسور ارتعاش و شتاب
برای انتخاب سنسور ارتعاش و شتاب مناسب، باید به عوامل زیر توجه کرد:
- پارامتر اندازهگیری: شتاب، سرعت یا جابجایی.
- محدوده فرکانسی: فرکانس ارتعاشات مورد نظر (برای ماشینآلات صنعتی معمولاً ۰.۵-۱۰ کیلوهرتز).
- دامنه ارتعاش: حداکثر شتاب یا جابجایی مورد انتظار.
- حساسیت: دقت مورد نیاز بر اساس کاربرد.
- شرایط محیطی: دما، رطوبت، گردوغبار و مواد خورنده.
- نوع خروجی: آنالوگ (ولتاژ یا جریان) یا دیجیتال (پروتکلهای ارتباطی).
- نحوه نصب: ثابت یا موقت، با پیچ، چسب یا مغناطیس.
جمعبندی
سنسور ارتعاش و شتاب یکی از ابزارهای کلیدی در پایش وضعیت و نگهداری پیشگیرانه ماشینآلات صنعتی است. انتخاب سنسور ارتعاش و شتاب مناسب بر اساس نوع سنسور (پیزوالکتریک، خازنی یا MEMS)، محدوده فرکانسی، حساسیت و شرایط محیطی، تأثیر مستقیمی بر دقت و قابلیت اطمینان سیستم پایش دارد. با پیشرفت تکنولوژی، سنسورهای هوشمند با قابلیت ارتباطات دیجیتال و تحلیل دادههای ارتعاش، به استاندارد صنایع مدرن تبدیل شدهاند.
سوالات متداول درباره سنسور ارتعاش و شتاب
تفاوت شتابسنج پیزوالکتریک و MEMS چیست؟
شتابسنج پیزوالکتریک برای کاربردهای صنعتی سنگین با فرکانس بالا مناسب است و دقت و پایداری بالایی دارد. شتابسنج MEMS کوچک، کمهزینه و برای کاربردهای عمومی و مصرفی مناسب است.
چه عواملی بر دقت سنسور ارتعاش و شتاب تأثیر میگذارند؟
دما، نویز الکتریکی، نحوه نصب، کالیبراسیون و پیری سنسور از عوامل اصلی تأثیرگذار بر دقت هستند.
چگونه سنسور ارتعاش و شتاب را نصب کنیم؟
سنسور باید با استفاده از پیچ، چسب یا آهنربا به سطح صاف و محکم نصب شود. سطح نصب باید تمیز و عاری از گردوغبار و چربی باشد. همچنین باید از نصب در نزدیکی منابع حرارت و نویز خودداری کرد.
