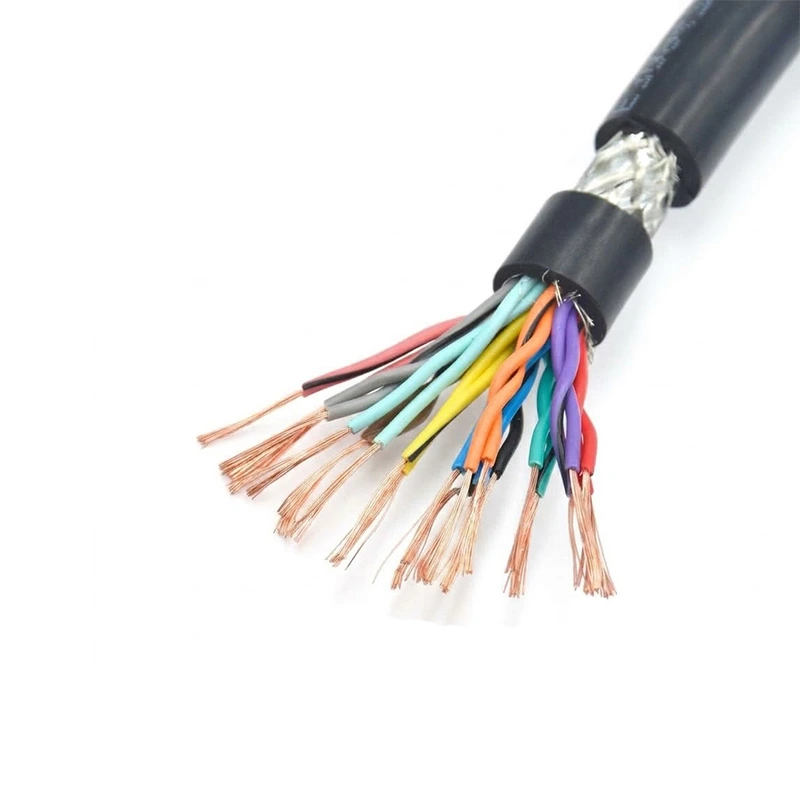

کابل 24 رشته قلع اندود

کابل 24 رشته قلع اندود، یکی از گزینه‌های استاندارد و پرکاربرد در صنعت برای انتقال سیگنال‌های کنترلی، داده و ابزار دقیق هستند. انتخاب این کابل‌ها به دلیل مقاومت بالای هادی قلع‌اندود در برابر خوردگی و اکسیداسیون است که آنها را برای محیط‌های صنعتی و کاربردهای طولانی‌مدت بسیار مناسب می‌کند.

این کابل‌ها با ساختار 7 رشته‌ای (7×0.20mm) در هر هادی، انعطاف‌پذیری خوبی دارند و اغلب با شیلد فویل آلومینیومی/پلی‌استر و یک سیم زه‌کش (Drain Wire) برای محافظت در برابر تداخل الکترومغناطیسی (EMI) تولید می‌شوند.

1. کابل Alpha Wire – مدل 6320UL SL005 (22 AWG)

• سازنده: Alpha Wire (آلفا وایر، آمریکا)
• شماره سفارش: 6320UL SL005
• تعداد رشته: 4 جفت به‌هم‌تابیده (4 Twisted Pairs) = 8 رشته
• سطح مقطع هادی: 22 AWG (0.34 mm²)
• ساختار هادی: 7 × 0.25 میلی‌متر (مفتولی)
• جنس هادی: مس قلع‌اندود (Tinned Copper)
• شیلد: فویل آلومینیومی/پلی‌استر با سیم زه‌کش 22 AWG قلع‌اندود
• پوشش شیلد: 100%
• روکش خارجی: mPPE (پلی‌اتیلن اصلاح‌شده) – مقاوم در برابر روغن و مواد شیمیایی
• دمای کاری: -40 تا 105+ درجه سانتی‌گراد
• قطر خارجی: 6.20 میلی‌متر
• رنگ روکش: خاکستری روشن (Slate)
• ولتاژ نامی: 300 ولت
• مقاومت هادی: حداکثر 16.2Ω/1000ft
• استانداردها: UL, CSA, CE, RoHS

2. کابل Alpha Wire – مدل 2412C SL005

• سازنده: Alpha Wire (آلفا وایر، آمریکا)
• شماره سفارش: 2412C SL005
• تعداد رشته: 12 (6 جفت به‌هم‌تابیده)
• سطح مقطع هادی: 24 AWG (0.23 mm²)
• ساختار هادی: 7 × 0.20 میلی‌متر (مفتولی)
• جنس هادی: مس قلع‌اندود (Tinned Copper)
• شیلد: فویل آلومینیومی/پلی‌استر با سیم زه‌کش 24 AWG قلع‌اندود
• پوشش شیلد: 100%
• روکش خارجی: PVC (پلی‌وینیل کلراید) – مقاوم در برابر روغن
• دمای کاری (ثابت): -20 تا 80+ درجه سانتی‌گراد
• دمای کاری (متحرک): -20 تا 80+ درجه سانتی‌گراد
• قطر خارجی: 10.19 میلی‌متر
• رنگ روکش: خاکستری روشن (Slate)
• ولتاژ نامی: 300 ولت
• مقاومت هادی: حداکثر 28.5Ω/1000ft
• استانداردها: UL, CSA, CE, RoHS

3. کابل Alpha Wire – مدل 6096C SL005

• سازنده: Alpha Wire (آلفا وایر، آمریکا)
• شماره سفارش: 6096C SL005
• تعداد رشته: 12 (6 جفت به‌هم‌تابیده)
• سطح مقطع هادی: 24 AWG (0.23 mm²)
• ساختار هادی: 7 × 0.20 میلی‌متر (مفتولی)
• جنس هادی: مس قلع‌اندود (Tinned Copper)
• شیلد: فویل آلومینیومی/پلی‌استر با سیم زه‌کش 24 AWG قلع‌اندود
• پوشش شیلد: 100%
• روکش خارجی: PVC (پلی‌وینیل کلراید)
• دمای کاری (ثابت): -20 تا 80+ درجه سانتی‌گراد
• دمای کاری (متحرک): -20 تا 80+ درجه سانتی‌گراد
• قطر خارجی: 7.49 میلی‌متر
• رنگ روکش: خاکستری روشن (Slate)
• ولتاژ نامی: 300 ولت
• مقاومت هادی: حداکثر 28.5Ω/1000ft
• استانداردها: UL, CSA, CE, RoHS

4. کابل Belden – مدل 9535 (کابل ابزار دقیق)

• سازنده: Belden (بلدن، آمریکا)
• شناسه محصول: 9535
• تعداد رشته: 3 جفت به‌هم‌تابیده = 6 رشته
• سطح مقطع هادی: 24 AWG (0.23 mm²)
• ساختار هادی: 7 × 0.20 میلی‌متر (مفتولی)
• جنس هادی: مس قلع‌اندود (Tinned Copper)
• شیلد: فویل آلومینیومی/پلی‌استر با سیم زه‌کش قلع‌اندود
• پوشش شیلد: 100%
• روکش خارجی: PVC (پلی‌وینیل کلراید)
• دمای کاری: -20 تا 80+ درجه سانتی‌گراد
• قطر خارجی: 5.87 میلی‌متر
• ولتاژ نامی: 300 ولت
• امپدانس مشخصه: 63 اهم
• ظرفیت خازنی: 98 pF/m
• استانداردها: UL, CSA, CE

5. کابل Belden – مدل 8770 (کابل کنترل چندرشته)

• سازنده: Belden (بلدن، آمریکا)
• شناسه محصول: 8770
• تعداد رشته: 2 جفت به‌هم‌تابیده = 4 رشته
• سطح مقطع هادی: 22 AWG (0.34 mm²)
• ساختار هادی: 7 × 0.25 میلی‌متر (مفتولی)
• جنس هادی: مس قلع‌اندود (Tinned Copper)
• شیلد: فویل آلومینیومی/پلی‌استر با سیم زه‌کش 24 AWG قلع‌اندود
• پوشش شیلد: 100%
• روکش خارجی: PVC (پلی‌وینیل کلراید)
• دمای کاری: -20 تا 80+ درجه سانتی‌گراد
• قطر خارجی: 5.56 میلی‌متر
• ولتاژ نامی: 300 ولت
• امپدانس مشخصه: 70 اهم
• استانداردها: UL, CSA, CE

جدول خلاصه مشخصات فنی

نتیجه‌گیری و جمع‌بندی

کابل 24 رشته قلع اندود، انتخابی ایده‌آل برای انتقال سیگنال‌های کنترلی و داده‌ها در محیط‌های صنعتی هستند. هادی قلع‌اندود (Tinned Copper) مقاومت بالایی در برابر اکسیداسیون و خوردگی دارد و برای کاربردهای طولانی‌مدت بسیار مناسب است. ساختار 7 رشته‌ای (7×0.20mm) در هر هادی، انعطاف‌پذیری خوبی را فراهم می‌کند.

شیلد فویل با پوشش 100% همراه با سیم زه‌کش، محافظت کاملی در برابر نویز الکترومغناطیسی (EMI) فراهم می‌کند. مدل‌های مختلف از برندهای Alpha Wire و Belden با روکش PVC یا mPPE (با دمای کاری تا 105 درجه) در بازار موجود هستند.

برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.

سوالات متداول کابل 24 رشته قلع اندود

چرا از هادی مسی قلع‌اندود استفاده می‌شود؟

هادی مسی قلع‌اندود در برابر اکسیداسیون و خوردگی ناشی از رطوبت و مواد شیمیایی مقاوم‌تر است و برای محیط‌های صنعتی و کاربردهای طولانی‌مدت مناسب‌تر است.

ساختار 7 رشته‌ای (7×0.20mm) در هر هادی چه مزیتی دارد؟

ساختار 7 رشته‌ای (7×0.20mm) به جای یک رشته مفتولی، انعطاف‌پذیری بیشتری به کابل می‌دهد و از شکستن هادی در اثر خمش‌های مکرر جلوگیری می‌کند.

تفاوت کابل با روکش PVC و mPPE چیست؟

روکش mPPE (پلی‌اتیلن اصلاح‌شده) در برابر مواد شیمیایی و دمای بالا مقاوم‌تر است (تا 105 درجه)، وزن کمتری دارد و خواص دی‌الکتریک بهتری دارد. روکش PVC مقاومت خوبی در برابر روغن دارد و اقتصادی‌تر است.

این کابل‌ها در چه متراژهایی موجود هستند؟

این کابل‌ها در شاخه‌های 100 متری و کویل‌های 305 متری (1000 فوت) در بازار موجود هستند.

آیا این کابل‌ها گواهینامه UL دارند؟

بله، اکثر مدل‌های Alpha Wire و Belden دارای گواهینامه‌های UL، CSA، CE و RoHS هستند.

کابل 24 رشته قلع‌اندود برای چه کاربردی مناسب است؟

این کابل‌ها برای اتصال سنسورها، شیرهای کنترل، سیستم‌های PLC، شبکه‌های RS-485، و انتقال سیگنال‌های آنالوگ و دیجیتال در محیط‌های صنعتی و مخابراتی مناسب هستند.
