منبع تغذیه و UPS

منبع تغذیه (Power Supply) و UPS (Uninterruptible Power Supply) دو جزء حیاتی در سیستم‌های الکتریکی و اتوماسیون صنعتی هستند. منبع تغذیه وظیفه تبدیل ولتاژ شبکه به ولتاژ مورد نیاز تجهیزات (معمولاً ۲۴V DC) را بر عهده دارد. UPS یا منبع تغذیه بدون وقفه، علاوه بر تأمین ولتاژ مناسب، در صورت قطع برق، با استفاده از باتری‌های داخلی، انرژی مورد نیاز تجهیزات را برای مدت مشخصی تأمین می‌کند. این دو تجهیزات در صنایع نفت و گاز، پتروشیمی، نیروگاهی، مراکز داده و بیمارستان‌ها کاربرد گسترده‌ای دارند.

🔹 منبع تغذیه خطی (Linear Power Supply)

منبع تغذیه خطی با استفاده از ترانسفورماتور، ولتاژ AC را کاهش داده و سپس با یکسوسازی و فیلتر کردن، ولتاژ DC پایدار تولید می‌کند. این نوع منابع تغذیه ساده و کم‌نویز هستند، اما بازده پایینی دارند (معمولاً ۴۰-۵۰٪) و برای توان‌های بالا حجم و وزن زیادی دارند.

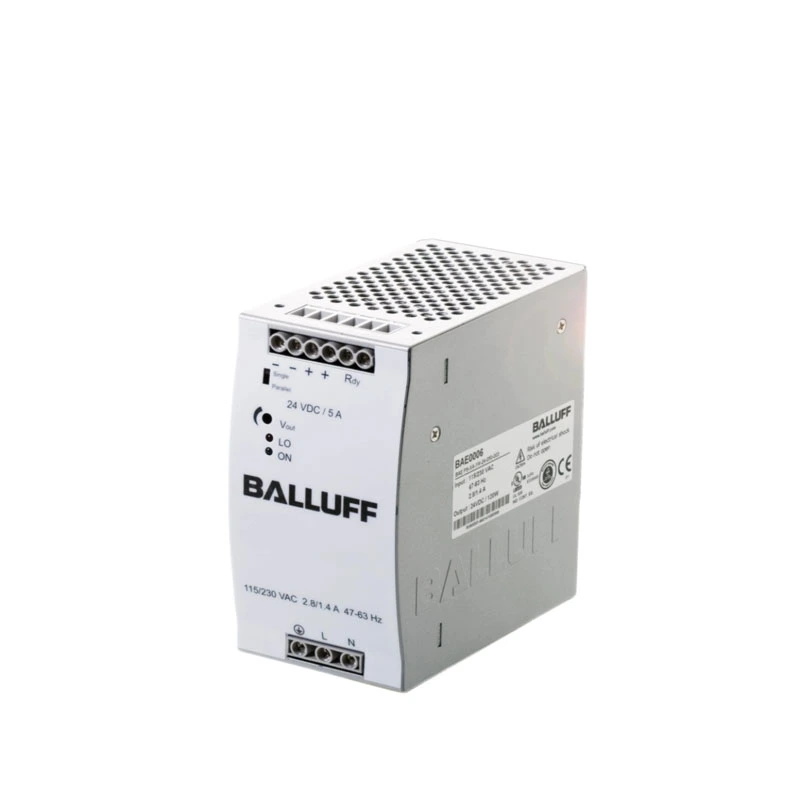

🔸 منبع تغذیه سوئیچینگ (SMPS – Switch Mode Power Supply)

منبع تغذیه سوئیچینگ با استفاده از ترانزیستورهای سوئیچینگ و فرکانس بالا، ولتاژ ورودی را به DC پایدار تبدیل می‌کند. SMPSها بازده بالایی دارند (تا ۹۰٪)، حجم و وزن کمی دارند و برای توان‌های بالا بسیار مناسب هستند.

انواع UPS

🔹 UPS آفلاین (Offline / Standby)

در این نوع UPS، در حالت عادی برق مستقیماً به بار متصل است و UPS تنها در صورت قطع برق، با تأخیر ۱۰-۲۰ میلی‌ثانیه، باتری را به مدار وصل می‌کند. این نوع برای تجهیزات غیرحساس و کامپیوترهای شخصی مناسب است.

🔸 UPS اینتراکتیو (Line-Interactive)

این نوع UPS علاوه بر قابلیت UPS آفلاین، دارای یک تنظیم‌کننده ولتاژ (AVR) است که نوسانات ولتاژ را بدون قطع برق اصلاح می‌کند. این نوع برای تجهیزات شبکه و سرورهای کوچک مناسب است.

🔹 UPS آنلاین (Online / Double-Conversion)

در این نوع UPS، برق ورودی همیشه به DC تبدیل شده و سپس توسط اینورتر به AC تبدیل می‌شود. این روش باعث می‌شود که هیچ قطعی در خروجی ایجاد نشود و کیفیت برق خروجی بسیار بالا باشد. این نوع برای تجهیزات حساس مانند مراکز داده و تجهیزات پزشکی استفاده می‌شود.

جدول مقایسه انواع UPS

اجزای اصلی UPS

🔹 یکسوکننده (Rectifier)

وظیفه تبدیل ولتاژ AC ورودی به DC برای شارژ باتری‌ها و تغذیه اینورتر را بر عهده دارد.

🔸 باتری (Battery)

انرژی مورد نیاز در زمان قطع برق را تأمین می‌کند. باتری‌های رایج شامل سرب-اسید (Sealed Lead-Acid) و لیتیوم-یون (Lithium-Ion) هستند.

🔹 اینورتر (Inverter)

ولتاژ DC باتری را به AC با کیفیت بالا تبدیل می‌کند.

🔸 بای‌پس (Bypass)

در صورت خرابی UPS، برق را به طور مستقیم به بار منتقل می‌کند.

نکات کلیدی در انتخاب منبع تغذیه و UPS

برای انتخاب منبع تغذیه و UPS مناسب، باید به عوامل زیر توجه کرد:

• توان مورد نیاز: مجموع توان مصرفی تجهیزات بر حسب وات یا ولت‌آمپر (VA).
• زمان پشتیبانی (Backup Time): مدت زمانی که UPS باید برق را تأمین کند.
• نوع UPS: آفلاین، اینتراکتیو یا آنلاین بر اساس حساسیت تجهیزات.
• ولتاژ ورودی و خروجی: مطابق با ولتاژ شبکه و تجهیزات.
• نوع منبع تغذیه: خطی یا سوئیچینگ بر اساس نیاز به نویز و بازده.
• قابلیت ارتباطی: پشتیبانی از SNMP، USB و RS-232 برای مانیتورینگ.

جمع‌بندی

منبع تغذیه و UPS یکی از اجزای حیاتی در سیستم‌های الکتریکی و اتوماسیون صنعتی هستند که تأمین انرژی پایدار و بدون وقفه را تضمین می‌کنند. انتخاب منبع تغذیه و UPS مناسب بر اساس توان، زمان پشتیبانی و نوع تجهیزات، تأثیر مستقیمی بر قابلیت اطمینان و عملکرد سیستم دارد. منابع تغذیه سوئیچینگ به دلیل بازده بالا و اندازه کوچک، گزینه غالب در صنایع مدرن هستند و UPSهای آنلاین برای تجهیزات حساس بهترین انتخاب محسوب می‌شوند.

سوالات متداول درباره منبع تغذیه و UPS

تفاوت منبع تغذیه سوئیچینگ و خطی چیست؟

منبع تغذیه خطی از ترانسفورماتور و رگولاتور خطی استفاده می‌کند و بازده پایین (۴۰-۵۰٪) و نویز کم دارد. منبع تغذیه سوئیچینگ با فرکانس بالا کار می‌کند و بازده بالا (تا ۹۰٪) و اندازه کوچک دارد.

چه زمانی باید از UPS آنلاین استفاده کرد؟

برای تجهیزات بسیار حساس مانند سرورهای مراکز داده، تجهیزات پزشکی و سیستم‌های کنترل صنعتی که حتی یک قطعی کوتاه برق نیز می‌تواند خسارت‌بار باشد، UPS آنلاین بهترین گزینه است.

چگونه زمان پشتیبانی UPS را محاسبه کنیم؟

زمان پشتیبانی (دقیقه) = (ظرفیت باتری بر حسب Ah × ولتاژ باتری) / (توان مصرفی بر حسب وات) × ضریب بازده. برای محاسبه دقیق، باید مشخصات باتری و اینورتر را در نظر گرفت.
