کنتاکتور و تجهیزات فرمان

کنتاکتور و تجهیزات فرمان به مجموعه‌ای از تجهیزات الکتریکی گفته می‌شود که برای کنترل و راه‌اندازی موتورهای الکتریکی و سایر بارهای صنعتی استفاده می‌شوند. کنتاکتور یک کلید الکترومغناطیسی است که با دریافت سیگنال از مدار فرمان، مدار قدرت را قطع و وصل می‌کند. تجهیزات فرمان شامل رله‌ها، تایمرها، بی‌متال‌ها، کلیدهای اضطراری و سایر تجهیزات کنترلی هستند که منطق کنترلی را پیاده‌سازی می‌کنند. کنتاکتور و تجهیزات فرمان قلب سیستم‌های کنترل موتور در صنایع مختلف هستند.

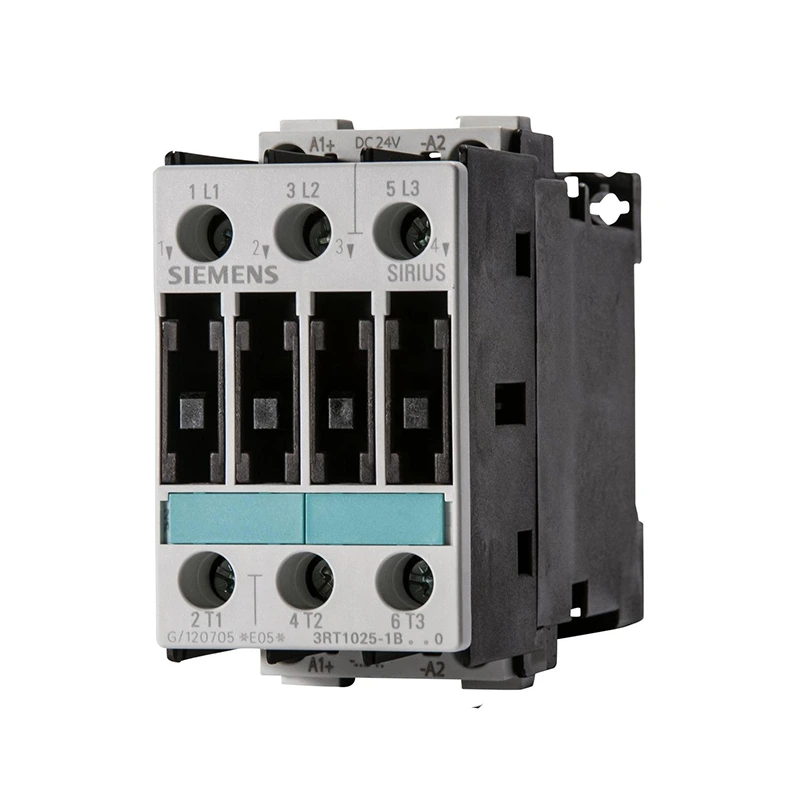

کنتاکتور چیست و چگونه کار می‌کند؟

کنتاکتور یک کلید الکترومغناطیسی است که از دو بخش اصلی تشکیل شده است:

• بobin (کویل): با عبور جریان از کویل، میدان مغناطیسی ایجاد شده و هسته آهنی را به سمت خود می‌کشد.
• کنتاکت‌های اصلی (Power Contacts): با حرکت هسته، کنتاکت‌های اصلی بسته یا باز می‌شوند و مدار قدرت را قطع/وصل می‌کنند.

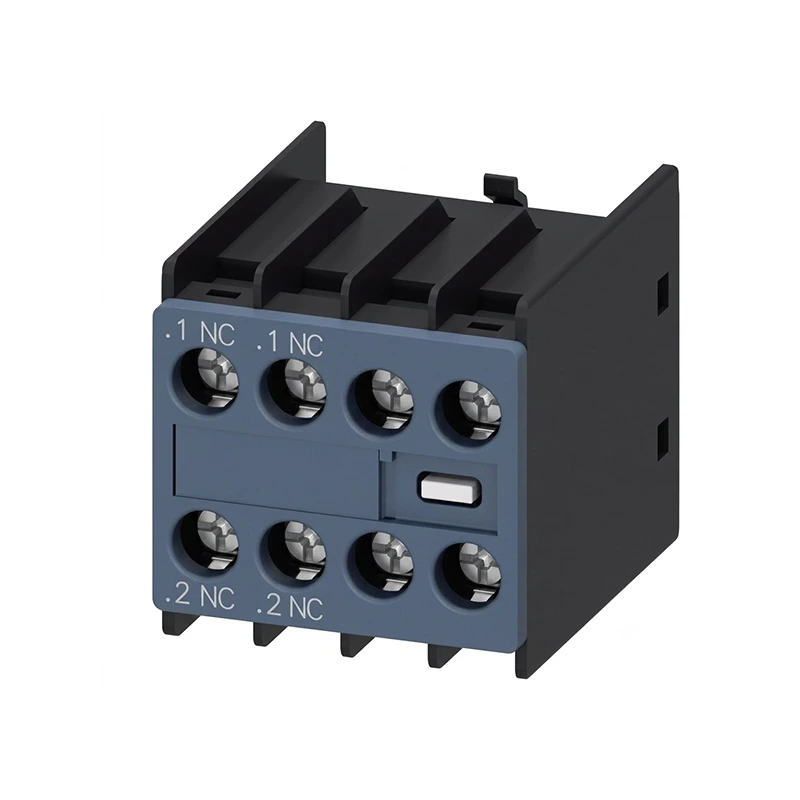

• کنتاکت‌های کمکی (Auxiliary Contacts): برای سیگنال‌دهی و نگهداری مدار فرمان استفاده می‌شوند.

انواع کنتاکتور و تجهیزات فرمان

🔹 کنتاکتور AC (جریان متناوب)

رایج‌ترین نوع کنتاکتور که با ولتاژ AC تغذیه می‌شود و برای کنترل موتورهای سه‌فاز و تک‌فاز استفاده می‌شود.

🔸 کنتاکتور DC (جریان مستقیم)

برای مدارهای DC و کاربردهای خاص مانند سیستم‌های باتری و تجهیزات ریلی استفاده می‌شود.

🔹 کنتاکتور خلأ (Vacuum Contactor)

برای ولتاژهای متوسط و بالا (تا چند کیلوولت) با قابلیت قطع جریان‌های بالا و بدون ایجاد قوس الکتریکی.

تجهیزات فرمان در کنتاکتور و تجهیزات فرمان

🔹 بی‌متال (Overload Relay)

بی‌متال یک رله حفاظتی است که برای حفاظت موتورها در برابر اضافه‌بار استفاده می‌شود. با عبور جریان بیش از حد، بی‌متال گرم شده و باعث قطع مدار فرمان و در نتیجه قطع کنتاکتور می‌شود.

• کلاس حفاظتی: کلاس ۱۰، ۱۵، ۲۰ و ۳۰ بر اساس زمان تحمل اضافه‌بار.
• تنظیم جریان: جریان نامی موتور بر روی بی‌متال تنظیم می‌شود.

🔸 رله (Relay)

رله یک کلید الکترومغناطیسی کوچک است که برای کنترل مدارهای فرمان و منطق استفاده می‌شود. انواع رله‌ها عبارتند از:

• رله تک‌فاز (SPST/SPDT): با یک یا دو کنتاکت.
• رله چندفاز (DPDT/3PDT): با چندین کنتاکت.
• رله حالت جامد (SSR): بدون قطعات متحرک و با سوئیچینگ سریع.

🔹 تایمر (Timer)

تایمر برای ایجاد تاخیر زمانی در مدارهای فرمان استفاده می‌شود. انواع تایمرها:

• تایمر ON-Delay: پس از دریافت فرمان، پس از مدت زمان مشخص، عمل می‌کند.
• تایمر OFF-Delay: پس از قطع فرمان، پس از مدت زمان مشخص، عمل می‌کند.
• تایمر فلاشر (Pulse): برای ایجاد پالس‌های دوره‌ای.

🔸 کلیدهای اضطراری (Emergency Stop)

کلیدهای اضطراری برای قطع فوری مدار در شرایط اضطراری استفاده می‌شوند و معمولاً به صورت Normally Closed (NC) در مدار فرمان قرار می‌گیرند.

🔹 سلکتور سوئیچ (Selector Switch)

برای انتخاب حالت‌های مختلف کاری (مانند دستی/خودکار، سرعت بالا/پایین و …) استفاده می‌شود.

جدول مقایسه کنتاکتور و تجهیزات فرمان

مدارهای فرمان رایج در کنتاکتور و تجهیزات فرمان

🔹 مدار راه‌اندازی مستقیم (Direct On-Line – DOL)

ساده‌ترین مدار برای راه‌اندازی موتور که در آن کنتاکتور به طور مستقیم موتور را به شبکه متصل می‌کند.

🔸 مدار ستاره-مثلث (Star-Delta)

برای کاهش جریان راه‌اندازی موتورهای بزرگ، ابتدا موتور به صورت ستاره راه‌اندازی می‌شود و پس از چند ثانیه به مثلث تبدیل می‌شود.

🔹 مدار اینترلاک (Interlock)

برای جلوگیری از روشن شدن همزمان دو موتور یا دو جهت چرخش استفاده می‌شود.

نکات کلیدی در انتخاب کنتاکتور و تجهیزات فرمان

برای انتخاب کنتاکتور و تجهیزات فرمان مناسب، باید به عوامل زیر توجه کرد:

• جریان نامی: جریان بار و موتور.
• ولتاژ کویل: ولتاژ تغذیه مدار فرمان (۲۴V DC، ۱۱۰V AC، ۲۲۰V AC و …).
• تعداد کنتاکت‌های کمکی: تعداد کنتاکت‌های NO و NC مورد نیاز.
• کلاس حفاظتی بی‌متال: بر اساس نوع موتور و زمان استارت.
• محیط نصب: درجه حفاظت (IP) و دمای محیط.
• استانداردها: رعایت استانداردهای IEC 60947.

جمع‌بندی

کنتاکتور و تجهیزات فرمان یکی از اجزای اساسی در سیستم‌های کنترل موتور و اتوماسیون صنعتی هستند. انتخاب کنتاکتور و تجهیزات فرمان مناسب بر اساس جریان، ولتاژ و نوع کاربرد، تأثیر مستقیمی بر ایمنی، قابلیت اطمینان و طول عمر سیستم دارد. آشنایی با انواع کنتاکتورها، بی‌متال‌ها، رله‌ها و تایمرها به طراحی مدارهای فرمان کارآمد و ایمن کمک می‌کند.

سوالات متداول درباره کنتاکتور و تجهیزات فرمان

تفاوت کنتاکتور و رله چیست؟

کنتاکتور برای قطع و وصل مدار قدرت با جریان‌های بالا طراحی شده است، در حالی که رله برای کنترل مدارهای فرمان با جریان‌های پایین استفاده می‌شود. کنتاکتورها معمولاً دارای کنتاکت‌های اصلی با ظرفیت بالا و کنتاکت‌های کمکی هستند.

بی‌متال چگونه از موتور محافظت می‌کند؟

بی‌متال با عبور جریان موتور، گرم شده و در صورت عبور جریان بیش از حد مجاز، پس از مدت زمان مشخص (بر اساس کلاس حفاظتی)، مدار فرمان را قطع کرده و کنتاکتور را آزاد می‌کند.

چرا از مدار ستاره-مثلث استفاده می‌شود؟

برای کاهش جریان راه‌اندازی موتورهای بزرگ (معمولاً بالای ۱۵ کیلووات). در حالت ستاره، جریان راه‌اندازی به یک‌سوم حالت مثلث کاهش می‌یابد.
