سنسور مجاورتی

سنسور مجاورتی (Proximity Sensor) یک سوئیچ الکترونیکی غیرتماسی است که حضور یا عدم حضور یک شیء را بدون تماس فیزیکی تشخیص می‌دهد. این سنسورها با استفاده از میدان‌های الکترومغناطیسی، امواج صوتی یا پرتوهای نور، تغییرات محیط را شناسایی کرده و خروجی ON/OFF تولید می‌کنند. سنسورهای مجاورتی در صنایع مختلف از جمله خودروسازی، بسته‌بندی، رباتیک و خطوط مونتاژ کاربرد گسترده‌ای دارند.

مزیت اصلی سنسور مجاورتی نسبت به سوئیچ‌های مکانیکی، عدم وجود قطعات متحرک، عمر بالا، سرعت سوئیچینگ سریع و قابلیت تشخیص اجسام بدون تماس فیزیکی است.

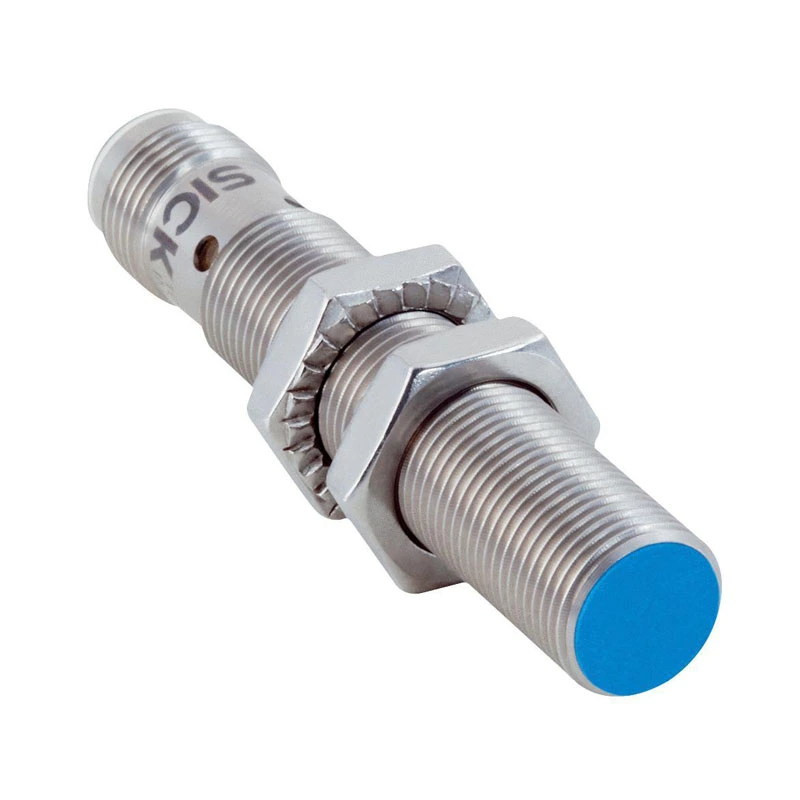

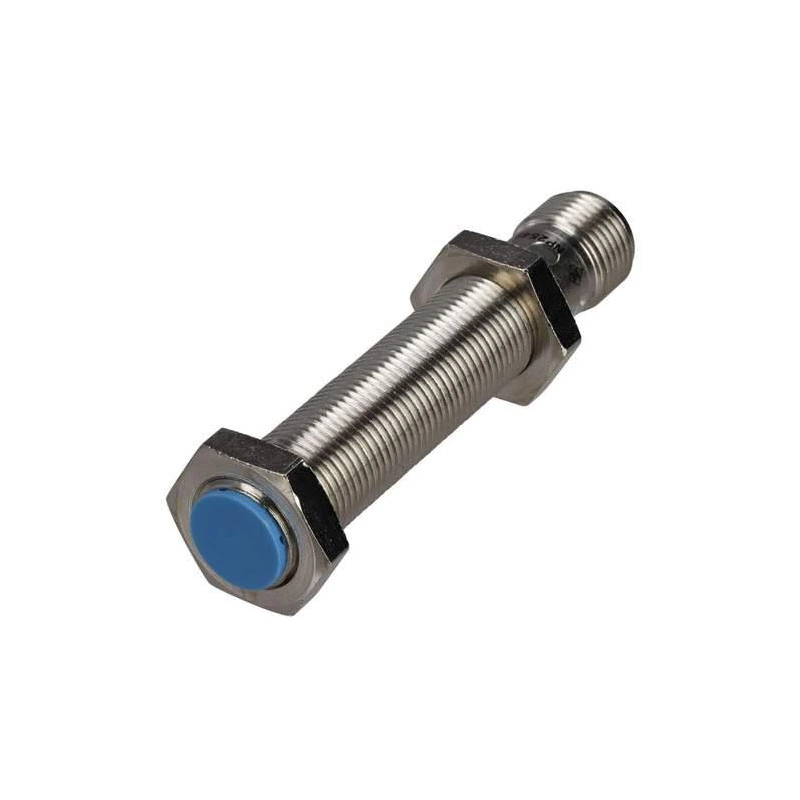

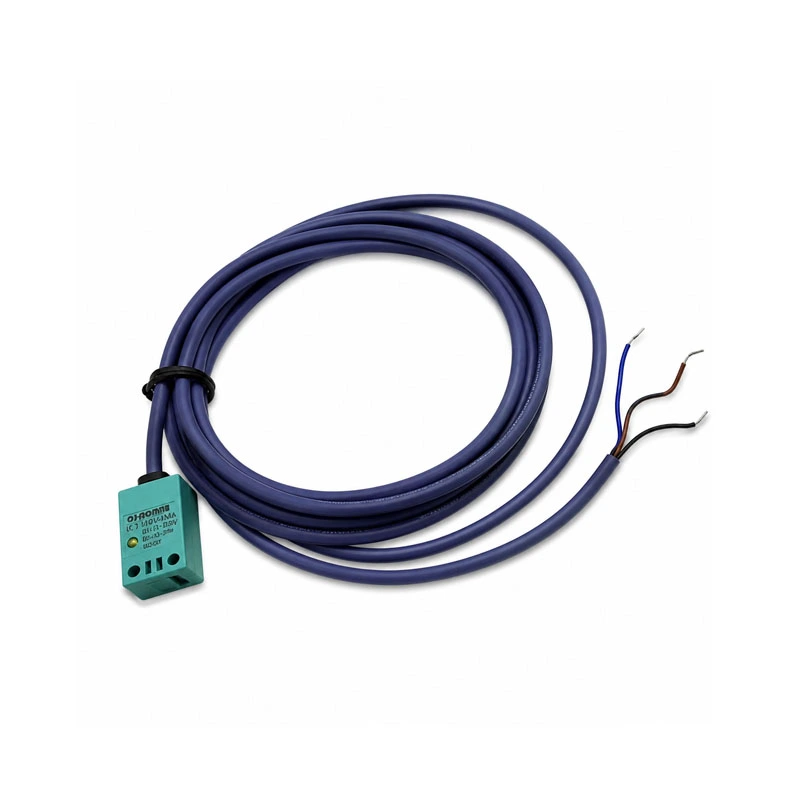

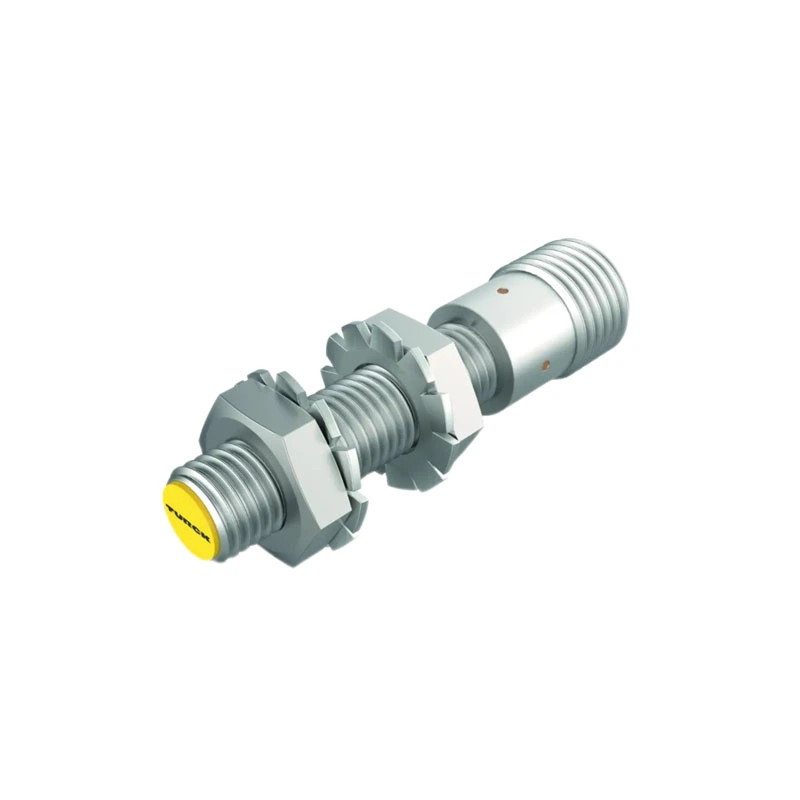

🔹 سنسور مجاورتی القایی (Inductive Proximity Sensor)

سنسور القایی با استفاده از میدان مغناطیسی نوسانی، اجسام فلزی (رسانا) را تشخیص می‌دهد. با نزدیک شدن یک جسم فلزی به سنسور، جریان گردابی در آن ایجاد شده و باعث تغییر دامنه نوسانات می‌شود که توسط مدار الکترونیکی تشخیص داده می‌شود.

• مزایا: تشخیص فقط فلزات، مقاومت در برابر گردوغبار و رطوبت، عمر بالا.
• معایب: فقط فلزات را تشخیص می‌دهد، فاصله تشخیص محدود (معمولاً ۲-۴۰ میلی‌متر).
• کاربرد: تشخیص موقعیت پیستون در سیلندرهای پنوماتیک، شمارش قطعات فلزی، تشخیص آهنربا.

🔸 سنسور مجاورتی خازنی (Capacitive Proximity Sensor)

سنسور خازنی با اندازه‌گیری تغییرات ظرفیت خازنی بین الکترود سنسور و زمین، حضور اجسام را تشخیص می‌دهد. این سنسورها می‌توانند فلزات، مایعات، پلاستیک‌ها و مواد پودری را تشخیص دهند.

• مزایا: تشخیص طیف وسیعی از مواد (فلز و غیرفلز)، قابلیت تشخیص از پشت دیواره‌های غیرفلزی.
• معایب: حساسیت به رطوبت و مواد چسبنده، نیاز به کالیبراسیون.
• کاربرد: تشخیص سطح مایعات و جامدات در مخازن، شمارش قطعات پلاستیکی.

🔹 سنسور مجاورتی مغناطیسی (Magnetic Proximity Sensor)

سنسور مغناطیسی با استفاده از اثر هال یا رید سوئیچ، میدان مغناطیسی را تشخیص می‌دهد. این سنسورها برای تشخیص آهنرباهای دائمی یا الکترومغناطیس‌ها استفاده می‌شوند.

• مزایا: تشخیص از فاصله نسبتاً زیاد، مقاوم در برابر گردوغبار و رطوبت.
• معایب: نیاز به آهنربا روی جسم هدف.
• کاربرد: تشخیص موقعیت در سیلندرهای پنوماتیک (با پیستون مغناطیسی)، درب‌های ایمنی.

🔸 سنسور مجاورتی نوری (Photoelectric Proximity Sensor)

سنسور نوری با استفاده از پرتو نور (معمولاً مادون‌قرمز یا لیزر) حضور جسم را تشخیص می‌دهد. این سنسورها در سه نوع اصلی وجود دارند:

• Through-beam (فرستنده/گیرنده مجزا): بالاترین دقت و فاصله.
• Retro-reflective (بازتابنده): فرستنده و گیرنده در یک محفظه با یک بازتابنده.
• Diffuse (پراکنده): فرستنده و گیرنده در یک محفظه، تشخیص بر اساس بازتاب از جسم.

• مزایا: فاصله تشخیص بالا، تشخیص طیف وسیعی از مواد، سرعت بالا.
• معایب: حساسیت به گردوغبار و آلودگی لنزها.
• کاربرد: تشخیص اجسام شفاف، شمارش، تشخیص رنگ و نشانه‌گذاری.

جدول مقایسه انواع سنسور مجاورتی

مشخصات کلیدی سنسور مجاورتی

فاصله تشخیص (Sensing Distance)

حداکثر فاصله‌ای که سنسور می‌تواند یک شیء را تشخیص دهد. برای سنسورهای القایی، فاصله تشخیص برای فولاد استاندارد تعیین می‌شود (برای فلزات دیگر ضریب کاهش دارد).

هیسترزیس (Hysteresis)

اختلاف فاصله تشخیص و بازگشت سنسور. این ویژگی برای جلوگیری از نوسان در نزدیکی نقطه سوئیچینگ طراحی شده است.

فرکانس سوئیچینگ (Switching Frequency)

حداکثر تعداد تشخیص‌ها در ثانیه. برای کاربردهای با سرعت بالا، سنسورهایی با فرکانس بالا انتخاب می‌شوند.

درجه حفاظت (IP)

مقاومت سنسور در برابر نفوذ گردوغبار و رطوبت. برای محیط‌های صنعتی، IP67 یا IP69K توصیه می‌شود.

نکات کلیدی در انتخاب سنسور مجاورتی

برای انتخاب سنسور مجاورتی مناسب، باید به عوامل زیر توجه کرد:

• نوع جسم: فلزی، غیرفلزی، شفاف، مایع و …
• فاصله تشخیص: فاصله مورد نیاز بین سنسور و جسم.
• شرایط محیطی: دما، رطوبت، گردوغبار، روغن و مواد شیمیایی.
• سرعت تشخیص: تعداد تشخیص‌های مورد نیاز در ثانیه.
• نوع خروجی: NPN، PNP، AC/DC و …
• سایز و نصب: فضای موجود برای نصب و نوع اتصال.

جمع‌بندی

سنسور مجاورتی یکی از پرکاربردترین سنسورها در اتوماسیون صنعتی است که با تشخیص غیرتماسی اجسام، نقش کلیدی در کنترل و شمارش قطعات ایفا می‌کند. انتخاب سنسور مجاورتی مناسب بر اساس نوع جسم، فاصله تشخیص، شرایط محیطی و سرعت، تأثیر مستقیمی بر کارایی و قابلیت اطمینان سیستم دارد. سنسورهای القایی برای فلزات، خازنی برای طیف وسیعی از مواد، مغناطیسی برای تشخیص آهنربا و نوری برای فاصله‌های بالا و تشخیص رنگ مناسب هستند.

سوالات متداول

تفاوت سنسور القایی و خازنی چیست؟

سنسور القایی فقط فلزات را تشخیص می‌دهد و از میدان مغناطیسی استفاده می‌کند. سنسور خازنی طیف وسیعی از مواد (فلز و غیرفلز) را تشخیص می‌دهد و از میدان الکتریکی استفاده می‌کند.

چه عواملی بر فاصله تشخیص سنسور القایی تأثیر می‌گذارند؟

نوع فلز (فولاد، آلومینیوم، مس و …)، ضخامت فلز، دمای محیط و وجود میدان‌های مغناطیسی خارجی از عوامل اصلی تأثیرگذار هستند.

آیا سنسور مجاورتی نوری می‌تواند اجسام شفاف را تشخیص دهد؟

بله، سنسورهای نوری با تکنولوژی Through-beam یا Retro-reflective می‌توانند اجسام شفاف (مانند شیشه و پلاستیک شفاف) را تشخیص دهند.
