مانیتورینگ و نمایش (HMI – Human-Machine Interface) به مجموعهای از سختافزار و نرمافزار گفته میشود که امکان تعامل بین اپراتور و سیستمهای کنترل صنعتی (مانند PLC، DCS و میکروکنترلرها) را فراهم میکند. مانیتورینگ و نمایش (HMI) با ارائه اطلاعات به صورت گرافیکی (مقادیر فرآیند، آلارمها، گرافها و …) به اپراتور کمک میکند تا وضعیت فرآیند را پایش کرده و در صورت نیاز اقدام کنترلی انجام دهد. با گسترش Industry 4.0 و IIoT، مانیتورینگ و نمایش (HMI) از صفحهنمایشهای ساده به سیستمهای هوشمند و متصل تبدیل شده است.

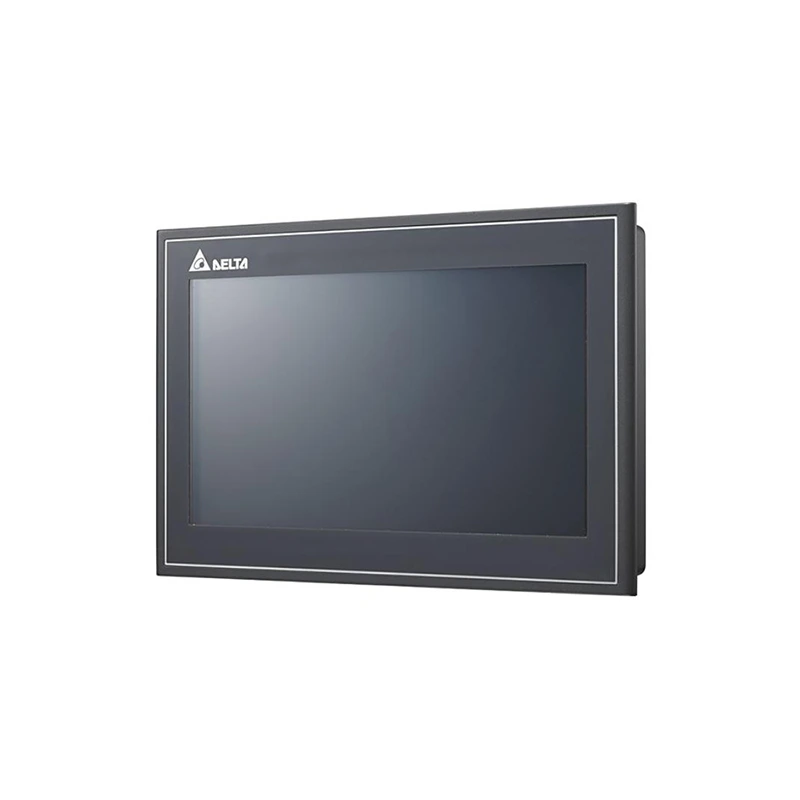

🔹 HMIهای محلی (Panel-mounted HMI)
این نوع مانیتورینگ و نمایش (HMI) مستقیماً روی تابلو برق یا نزدیک به ماشینآلات نصب میشود و برای کنترل و پایش محلی استفاده میشود. این HMIها معمولاً صفحهنمایش لمسی (Touchscreen) با اندازههای ۴ تا ۱۵ اینچ دارند و از پروتکلهای ارتباطی مانند PROFINET، Ethernet/IP و Modbus پشتیبانی میکنند.
🔸 سیستمهای SCADA (Supervisory Control and Data Acquisition)
SCADA یک سیستم سطح بالا برای مانیتورینگ و نمایش (HMI) در مقیاس بزرگ است که برای کنترل و پایش از راه دور تجهیزات در مناطق گسترده (مانند شبکههای آب، برق و گاز) استفاده میشود. SCADA شامل یک سرور مرکزی، ایستگاههای اپراتوری و ارتباط با کنترلرهای میدان (PLC و RTU) است.
🔹 نمایشگرهای صنعتی (Industrial Displays)
این تجهیزات برای نمایش مقادیر عددی (مانند دما، فشار و دبی) به صورت دیجیتال یا آنالوگ استفاده میشوند. نمایشگرهای صنعتی سادهترین نوع مانیتورینگ و نمایش (HMI) هستند و برای کاربردهای غیرتعاملی مناسبند.
انواع مانیتورینگ و نمایش (HMI) بر اساس تکنولوژی
🔹 HMIهای مبتنی بر صفحهنمایش لمسی (Touchscreen HMI)
این نوع مانیتورینگ و نمایش (HMI) رایجترین نوع است که با لمس صفحه، امکان تعامل با سیستم را فراهم میکند. این HMIها در اندازههای مختلف (۴ تا ۲۴ اینچ) و با رزولوشنهای متفاوت موجود هستند.
🔸 HMIهای مبتنی بر وب (Web-based HMI)
این نوع مانیتورینگ و نمایش (HMI) از طریق مرورگر وب قابل دسترسی است و نیاز به نصب نرمافزار خاصی روی کامپیوتر اپراتور ندارد. این قابلیت برای پایش از راه دور بسیار مفید است.
🔹 HMIهای موبایل (Mobile HMI)
با استفاده از تبلتها و گوشیهای هوشمند صنعتی، اپراتورها میتوانند از هر نقطه کارخانه به مانیتورینگ و نمایش (HMI) دسترسی داشته باشند. این نوع برای کاربردهای با نیاز به تحرک بالا مناسب است.
قابلیتهای اصلی مانیتورینگ و نمایش (HMI)
🔹 نمایش دادههای فرآیند
نمایش مقادیر لحظهای متغیرها (فشار، دما، دبی، سطح و …) به صورت عددی و گرافیکی.
🔸 مدیریت آلارمها
تشخیص و نمایش آلارمها (High/Low، خطاهای تجهیزات و …) با اولویتبندی و ثبت تاریخچه.
🔹 ثبت دادهها (Data Logging)
ذخیرهسازی دادههای فرآیند برای تحلیلهای بعدی و تولید گزارش.
🔸 کنترل و فرمان
ارسال فرمان به PLC یا DCS برای تغییر وضعیت تجهیزات (شروع/توقف، تنظیم Setpoint و …).
🔹 نمایش گرافیکی
نمایش فرآیند به صورت شماتیک (P&ID) با انیمیشن و رنگهای استاندارد.
🔸 ارتباط با سیستمهای سطح بالا
اتصال به سیستمهای ERP، MES و Cloud برای یکپارچهسازی دادهها.
جدول مقایسه انواع مانیتورینگ و نمایش (HMI)
| نوع | کاربرد | مقیاس | تعامل | قابلیت ارتباطی |
|---|---|---|---|---|
| HMI محلی (Panel) | کنترل ماشینآلات | کوچک تا متوسط | بالا (لمسی) | PROFINET, Modbus |
| SCADA | کنترل از راه دور | بسیار بزرگ | متوسط | OPC, DNP3, IEC 61850 |
| نمایشگر صنعتی | نمایش عددی | بسیار کوچک | ندارد | ۴-۲۰ mA |
| HMI مبتنی بر وب | پایش از راه دور | متوسط تا بزرگ | بالا | HTTP, MQTT |
نکات کلیدی در انتخاب مانیتورینگ و نمایش (HMI)
برای انتخاب مانیتورینگ و نمایش (HMI) مناسب، باید به عوامل زیر توجه کرد:
- نوع کاربرد: کنترل محلی (Panel HMI) یا کنترل از راه دور (SCADA).
- اندازه صفحهنمایش: بر اساس میزان اطلاعاتی که باید نمایش داده شود.
- نوع صفحهنمایش: لمسی (Touch) یا با کلید (Keypad).
- محیط نصب: درجه حفاظت (IP) و محدوده دمایی.
- پروتکلهای ارتباطی: سازگاری با PLC یا DCS موجود.
- قابلیتهای نرمافزاری: پشتیبانی از آلارم، Data Logging و گرافیک.
- امنیت: قابلیتهای امنیتی مانند رمزعبور و سطوح دسترسی.
جمعبندی
مانیتورینگ و نمایش (HMI) پل ارتباطی بین اپراتور و سیستمهای کنترل صنعتی است و نقش حیاتی در پایش، کنترل و عیبیابی فرآیند دارد. انتخاب مانیتورینگ و نمایش (HMI) مناسب بر اساس نوع کاربرد، محیط نصب و قابلیتهای مورد نیاز، تأثیر مستقیمی بر کارایی و ایمنی سیستم دارد. با گسترش Industry 4.0، مانیتورینگ و نمایش (HMI) به سمت سیستمهای هوشمند، مبتنی بر وب و متصل به Cloud در حال حرکت است.
سوالات متداول درباره مانیتورینگ و نمایش (HMI)
تفاوت HMI و SCADA چیست؟
HMI یک رابط کاربری برای تعامل با یک ماشین یا فرآیند خاص است، در حالی که SCADA یک سیستم جامع برای پایش و کنترل از راه دور چندین فرآیند در مناطق گسترده است. SCADA معمولاً شامل HMI به عنوان بخشی از خود است.
آیا HMI میتواند جایگزین PLC شود؟
خیر، HMI فقط یک رابط نمایش و ورودی است و منطق کنترلی را اجرا نمیکند. PLC یا DCS مسئول اجرای برنامههای کنترلی هستند و HMI دادهها را نمایش داده و فرمانهای اپراتور را به آنها ارسال میکند.
چه پروتکلهایی برای ارتباط HMI با PLC استفاده میشود؟
پروتکلهای رایج شامل PROFINET، PROFIBUS، Ethernet/IP، Modbus TCP، OPC UA و ارتباطات سریال (RS-232/RS-485) هستند. انتخاب پروتکل بستگی به نوع PLC و HMI دارد.
