لیمیت سوئیچ صنعتی

لیمیت سوئیچ صنعتی (Industrial Limit Switch) یک کلید الکترومکانیکی است که برای تشخیص موقعیت، حضور یا عدم حضور یک جسم در سیستم‌های اتوماسیون و کنترل صنعتی استفاده می‌شود. این سوئیچ‌ها با دریافت یک محرک فیزیکی (تماس با یک جسم متحرک)، یک مدار الکتریکی را قطع یا وصل کرده و سیگنالی به سیستم کنترل (مانند PLC یا کنتاکتور) ارسال می‌کنند.

لیمیت سوئیچ‌ها یکی از قدیمی‌ترین و پرکاربردترین تجهیزات در صنعت هستند که به دلیل سادگی، هزینه مناسب، قابلیت اطمینان بالا و مقاومت در برابر شرایط سخت محیطی، همچنان نقش کلیدی در اتوماسیون صنعتی ایفا می‌کنند.

🔹 لیمیت سوئیچ مکانیکی (Mechanical Limit Switch)

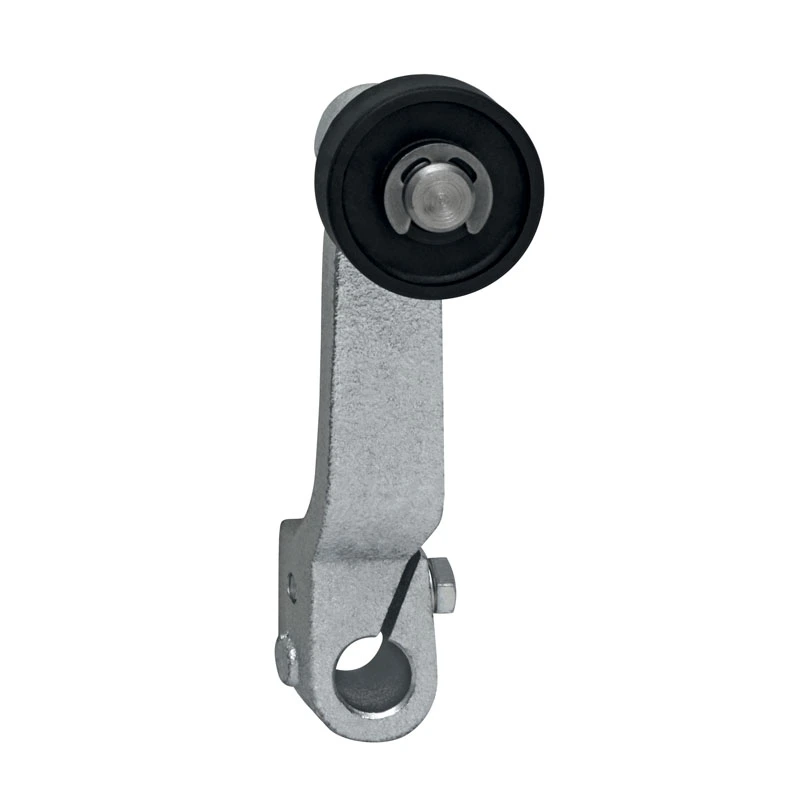

این نوع رایج‌ترین لیمیت سوئیچ صنعتی است که با تماس فیزیکی مستقیم با یک جسم فعال می‌شود. یک اهرم، پیستون یا غلطک با برخورد جسم، مکانیزم داخلی را تحریک کرده و کنتاکت‌های الکتریکی را تغییر می‌دهد.

• مزایا: قابلیت اطمینان بالا، هزینه مناسب، مقاوم در برابر شرایط سخت محیطی.
• معایب: ساییدگی مکانیکی، نیاز به نگهداری دوره‌ای.

🔸 لیمیت سوئیچ چرخشی (Rotary Limit Switch)

این نوع با چرخش یک محور فعال می‌شود و معمولاً برای تشخیص موقعیت‌های چرخشی در جرثقیل‌ها و بالابرها استفاده می‌شود. با چرخش محور، بادامک‌ها (Cams) کنتاکت‌ها را در زوایای مشخص فعال می‌کنند.

• مزایا: مناسب برای تشخیص موقعیت‌های زاویه‌ای، قابلیت تنظیم.
• معایب: پیچیدگی بیشتر، نیاز به کالیبراسیون.

🔹 لیمیت سوئیچ نوری (Optical Limit Switch)

این نوع با استفاده از پرتو نور (معمولاً مادون‌قرمز یا لیزر) حضور جسم را تشخیص می‌دهد. با قطع شدن پرتو نور، سوئیچ فعال می‌شود.

• مزایا: بدون تماس فیزیکی، سرعت بالا.
• معایب: حساسیت به گردوغبار و آلودگی لنزها.

🔸 لیمیت سوئیچ مغناطیسی (Magnetic Limit Switch)

این نوع با استفاده از میدان مغناطیسی (معمولاً با سنسورهای هال یا رید سوئیچ) حضور یک آهنربا را تشخیص می‌دهد.

• مزایا: بدون تماس، مقاوم در برابر گردوغبار و رطوبت.
• معایب: نیاز به آهنربا روی جسم هدف.

کاربردهای لیمیت سوئیچ صنعتی

• کنترل حرکت و موقعیت: تشخیص نقاط انتهایی حرکت در سیستم‌های خطی و چرخشی.
• ایمنی ماشین‌آلات: تشخیص باز شدن درب‌ها و محافظ‌ها.
• شمارش قطعات: شمارش اجسام در خطوط تولید و بسته‌بندی.
• کنترل سطح: تشخیص سطح مایعات و جامدات در مخازن.
• سیستم‌های ترمز و توقف اضطراری.

جدول مقایسه انواع لیمیت سوئیچ صنعتی

نکات کلیدی در انتخاب لیمیت سوئیچ صنعتی

برای انتخاب لیمیت سوئیچ صنعتی مناسب، باید به عوامل زیر توجه کرد:

• نوع عملکرد: مکانیکی، چرخشی، نوری یا مغناطیسی.
• نوع عملگر: اهرم، پیستون، غلطک و …
• شرایط محیطی: درجه حفاظت (IP)، محدوده دمایی، گردوغبار و رطوبت.
• نوع کنتاکت: NO، NC یا ترکیبی.
• ولتاژ و جریان: ظرفیت الکتریکی کنتاکت‌ها.
• طول عمر مکانیکی: تعداد سیکل‌های کاری.
• گواهینامه‌ها: برای کاربردهای ایمنی (مانند ISO 13849).

جمع‌بندی

لیمیت سوئیچ صنعتی یکی از پرکاربردترین و قابل‌اعتمادترین ابزارهای تشخیص موقعیت در اتوماسیون صنعتی است که با استفاده از انواع مختلف (مکانیکی، چرخشی، نوری و مغناطیسی)، امکان تشخیص حضور و موقعیت اجسام را فراهم می‌کند. انتخاب لیمیت سوئیچ صنعتی مناسب بر اساس نوع عملکرد، شرایط محیطی و نیازهای کاربردی، تأثیر مستقیمی بر عملکرد و قابلیت اطمینان سیستم دارد. با وجود پیشرفت تکنولوژی سنسورهای غیرتماسی، لیمیت سوئیچ‌ها به دلیل سادگی، هزینه کم و مقاومت در برابر شرایط سخت، همچنان در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرند.

سوالات متداول

تفاوت لیمیت سوئیچ صنعتی و سنسور مجاورتی چیست؟

لیمیت سوئیچ صنعتی با تماس فیزیکی با جسم کار می‌کند، در حالی که سنسور مجاورتی بدون تماس فیزیکی و با استفاده از میدان الکترومغناطیسی یا نوری عمل می‌کند.

چه عواملی بر عمر مفید لیمیت سوئیچ صنعتی تأثیر می‌گذارند؟

تعداد سیکل‌های کاری، شرایط محیطی (گردوغبار، رطوبت، دما)، میزان ضربه وارده و نگهداری مناسب از عوامل اصلی تأثیرگذار هستند.

چه زمانی باید از لیمیت سوئیچ نوری استفاده کرد؟

در کاربردهای با سرعت بالا که نیاز به تشخیص بدون تماس و با دقت بالا دارند، مانند خطوط بسته‌بندی و شمارش قطعات.
