ابزار دقیق

ابزار دقیق (Instrumentation) به عنوان یکی از ارکان اصلی صنعت مدرن، مسئولیت اندازه‌گیری، نظارت و کنترل متغیرهای حیاتی فرآیند را بر عهده دارد. برخلاف تصور عمومی که ابزار دقیق را صرفاً به سنسورها و ترانسمیترها محدود می‌کند، این حوزه شامل طیف گسترده‌ای از تجهیزات از المان اولیه اندازه‌گیری تا عنصر نهایی کنترل (مانند شیرهای کنترلی) می‌شود. سیستم‌های ابزار دقیق در صنایع نفت، گاز، پتروشیمی، نیروگاهی، فولاد، معدن، داروسازی و صنایع غذایی نقش حیاتی در افزایش ایمنی، بهبود کیفیت، کاهش مصرف انرژی و بهینه‌سازی فرآیند ایفا می‌کنند. در این راهنما، تجهیزات ابزار دقیق را بر اساس دو معیار اصلی پارامتر اندازه‌گیری و نوع عملکرد در سیستم کنترل دسته‌بندی کرده‌ایم تا درک کامل‌تری از این حوزه ارائه دهیم.

دسته‌بندی بر اساس پارامتر اندازه‌گیری

پارامترهای فرآیندی که در صنایع مختلف اندازه‌گیری می‌شوند را می‌توان به پنج گروه اصلی تقسیم کرد. هر گروه شامل تجهیزات متنوعی با فناوری‌های مختلف است که انتخاب آنها به عواملی مانند محدوده اندازه‌گیری، دقت مورد نیاز، شرایط محیطی و ماهیت سیال بستگی دارد.

📊 تجهیزات اندازه‌گیری فشار (Pressure)

• گیج‌های فشار (Pressure Gauges): برای نمایش محلی فشار، شامل انواع بوردون (Bourdon)، دیافراگمی، کپسولی و دیجیتال.
• ترانسمیترهای فشار (Pressure Transmitters): تبدیل فشار به سیگنال استاندارد ۴-۲۰ میلی‌آمپر، شامل انواع مطلق (Absolute)، نسبی (Gauge) و فشارتفاضلی (Differential).
• سوئیچ‌های فشار (Pressure Switches): برای قطع و وصل مدار الکتریکی در فشارهای از پیش تعیین شده (کاربردهای ایمنی و هشدار).

🌡️ تجهیزات اندازه‌گیری دما (Temperature)

• ترموکوپل (Thermocouple): سنسور دمایی با محدوده وسیع و قیمت مناسب (انواع J, K, T, E, N, R, S, B).
• RTD (Resistance Temperature Detector): سنسور دقیق بر پایه تغییر مقاومت با دما (بیشتر از پلاتین PT100, PT1000).
• ترمیستور (Thermistor): سنسور نیمه‌رسانا با حساسیت بالا برای محدوده دمایی محدود.
• پیرومتر (Pyrometer) / ترموویژن: اندازه‌گیری دما از راه دور بر اساس تشعشعات مادون‌قرمز.
• ترانسمیتر دما: تبدیل سیگنال سنسور به خروجی استاندارد با قابلیت تنظیم محدوده.

💧 تجهیزات اندازه‌گیری فلو (Flow)

• فلومترهای الکترومغناطیسی (Magnetic Flowmeter): برای سیالات رسانا، بدون افت فشار و با دقت بالا.
• فلومترهای اولتراسونیک (Ultrasonic Flowmeter): با روش‌های Time-of-Flight و Doppler برای سیالات مختلف.
• فلومترهای توربینی (Turbine Flowmeter): با دقت بالا و قیمت مناسب برای سیالات تمیز با ویسکوزیته پایین.
• فلومترهای ورتکس (Vortex Flowmeter): برای بخار، گازها و مایعات با ویسکوزیته پایین.
• فلومترهای کوریولیس (Coriolis Flowmeter): دقیق‌ترین نوع برای جرم‌سنجی مستقیم.

📏 تجهیزات اندازه‌گیری سطح (Level)

• رادار (Radar / FMCW): اندازه‌گیری سطح مایعات و جامدات با دقت بالا و بدون تماس.
• التراسونیک (Ultrasonic): اندازه‌گیری سطح با امواج صوتی، مناسب برای مایعات و مواد پودری.
• خازنی (Capacitance): اندازه‌گیری سطح بر اساس تغییر ظرفیت خازنی، مناسب برای مواد با ثابت دی‌الکتریک مختلف.
• شناوری (Float): سوئیچ‌های سطح ساده و مقرون به صرفه.
• فشارتفاضلی (DP): اندازه‌گیری غیرمستقیم سطح با اختلاف فشار هیدرواستاتیک.

🧪 تجهیزات اندازه‌گیری تحلیلی (Analytical)

• pH متر: اندازه‌گیری اسیدیته یا قلیاییت محلول‌ها.
• رسانایی‌سنج (Conductivity): اندازه‌گیری قدرت هدایت الکتریکی محلول‌ها.
• اکسیژن‌سنج (Dissolved Oxygen): اندازه‌گیری اکسیژن محلول در آب.
• کروماتوگراف گازی (GC): آنالیز ترکیبات شیمیایی گازها.
• آنالایزرهای گاز (Gas Analyzers): مانند O2, CO, CO2, NOx.

دسته‌بندی بر اساس عملکرد در سیستم کنترل

در سیستم‌های کنترل صنعتی، تجهیزات ابزار دقیق را می‌توان بر اساس موقعیت و عملکردشان در حلقه کنترل (Control Loop) به چهار گروه اصلی تقسیم کرد. این دسته‌بندی درک کاملی از نحوه تعامل تجهیزات با یکدیگر و با سیستم کنترل مرکزی ارائه می‌دهد.

🔹 تجهیزات سطح فیلد (Field Instruments)

تجهیزاتی که مستقیماً با فرآیند (لوله‌ها، مخازن، راکتورها) در تماس هستند و کمیت‌های فیزیکی را اندازه‌گیری می‌کنند. این گروه شامل تمام سنسورها، ترانسمیترها، سوئیچ‌ها و گیج‌های محلی می‌شود.

🔸 تجهیزات سطح پنل و اتاق کنترل (Panel & Control Room)

تجهیزاتی که سیگنال‌های دریافتی از فیلد را پردازش، نمایش، ثبت و یا برای تصمیم‌گیری به اپراتور ارائه می‌دهند. این گروه شامل موارد زیر است:

• کنترلرها (Controllers): شامل کنترلرهای PID (کنترلرهای سخت‌افزاری و نرم‌افزاری در PLC و DCS).
• نمایشگرها (Indicators / Displays): نمایشگرهای دیجیتال و آنالوگ برای نمایش مقادیر فرآیند.
• ثبت‌کننده‌ها (Recorders): رکوردرهای نموداری و دیجیتال برای ثبت روند تغییرات.
• سیگنال‌ایزولیتورها (Isolators) و مبدل‌ها (Converters): برای ایزوله‌سازی و تبدیل سیگنال‌ها.
• تجهیزات مانیتورینگ: شامل سیستم‌های SCADA و نرم‌افزارهای اپراتوری.

🔹 عناصر نهایی کنترل (Final Control Elements)

تجهیزاتی که سیگنال کنترلی دریافتی از سیستم کنترل را به یک عمل فیزیکی (جابه‌جایی یک شیر، تغییر سرعت موتور) تبدیل می‌کنند تا بر روی فرآیند تأثیر بگذارند. مهم‌ترین این تجهیزات:

• شیرهای کنترلی (Control Valves): با عملگرهای پنوماتیک، الکتریکی یا هیدرولیک.

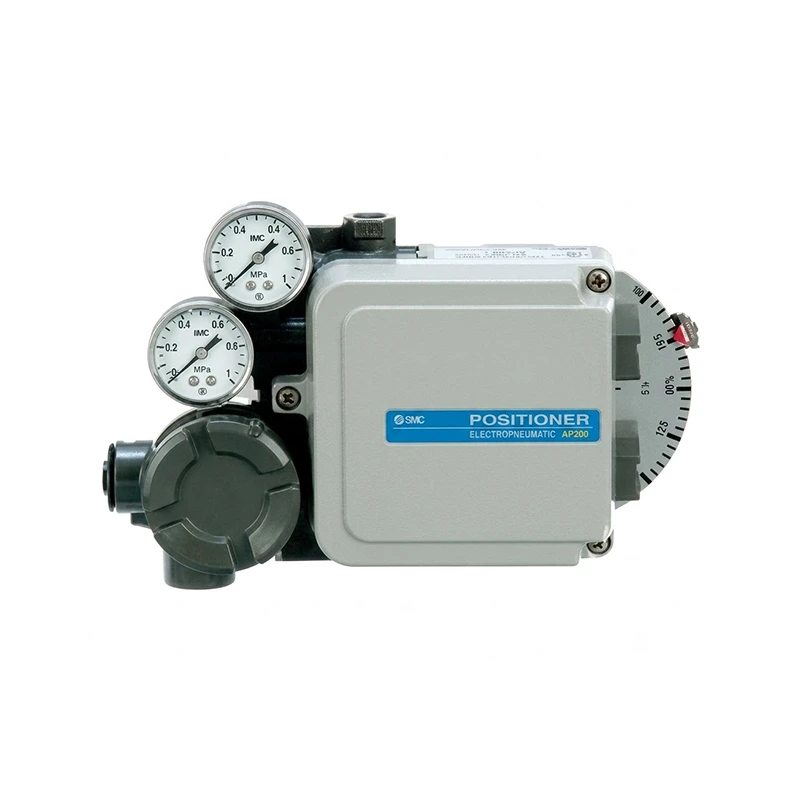

• پوزیشنرهای شیر (Valve Positioners): برای کنترل دقیق موقعیت شیر.
• درایوهای سرعت متغیر (VFD): برای کنترل سرعت موتورهای الکتریکی.

🔸 تجهیزات ایمنی (Safety Instruments)

تجهیزات مرتبط با سیستم‌های ایمنی فرآیند (SIS) شامل:

• سوئیچ‌های ایمنی (Safety Switches): مانند سوئیچ‌های فشار، دما، فلو و سطح برای تحریک هشدار یا توقف اضطراری.
• رله‌های ایمنی (Safety Relays): برای قطع مدار در شرایط خطرناک.
• مشعل‌خوان‌ها (Flame Detectors) و گاز‌یاب‌ها (Gas Detectors).

جدول مقایسه سیگنال‌های استاندارد در ابزار دقیق

جمع‌بندی: انتخاب تجهیزات ابزار دقیق مناسب

انتخاب تجهیزات ابزار دقیق مناسب برای یک فرآیند صنعتی، نیازمند درک جامعی از ماهیت فرآیند، شرایط محیطی، دقت مورد نیاز، بودجه و قابلیت‌های سیستم کنترل است. در این راهنما سعی شد با رویکردی متفاوت از محتوای متداول، علاوه بر دسته‌بندی بر اساس پارامتر اندازه‌گیری، دیدگاه سیستمی و عملکردی در حلقه کنترل نیز ارائه شود. استفاده از تجهیزات هوشمند با قابلیت ارتباطات دیجیتال، امروزه به یک استاندارد در صنایع پیشرفته تبدیل شده است و امکان نگهداری پیش‌بینی‌کننده (Predictive Maintenance) و کاهش زمان توقف (Downtime) را فراهم می‌کند. با توسعه صنعت ۴.۰ و اینترنت اشیاء صنعتی (IIoT)، تجهیزات ابزار دقیق هوشمند با قابلیت اتصال به شبکه و ارسال داده‌های لحظه‌ای، نقش محوری‌تری در بهینه‌سازی فرآیندها ایفا خواهند کرد.

سوالات متداول تخصصی ابزار دقیق

تفاوت سنسور، ترانسدیوسر و ترانسمیتر چیست؟

سنسور (Sensor) المانی است که به یک کمیت فیزیکی واکنش نشان می‌دهد. ترانسدیوسر (Transducer) سنسوری است که کمیت فیزیکی را به سیگنال الکتریکی (مانند ولتاژ یا مقاومت) تبدیل می‌کند. ترانسمیتر (Transmitter) علاوه بر تبدیل، سیگنال را تقویت، خطی‌سازی و به یک سیگنال استاندارد (معمولاً ۴-۲۰ میلی‌آمپر) برای انتقال به سیستم کنترل تبدیل می‌کند.

چرا در ابزار دقیق از جریان ۴-۲۰ میلی‌آمپر استفاده می‌شود نه ولتاژ؟

سیگنال جریان در برابر افت ولتاژ ناشی از مقاومت کابل‌ها و نویزهای القایی مقاوم است و می‌تواند در فواصل طولانی (تا چند کیلومتر) بدون افت کیفیت انتقال یابد. همچنین ۴ میلی‌آمپر به عنوان “زنده” بودن سیگنال شناخته می‌شود و جریان صفر نشان‌دهنده قطعی سیم یا خرابی ترانسمیتر است.

سیگنال HART چیست و چه مزیتی دارد؟

HART (Highway Addressable Remote Transducer) یک پروتکل ارتباطی دیجیتال است که بر روی سیگنال آنالوگ ۴-۲۰ میلی‌آمپر سوار می‌شود. این امکان را فراهم می‌کند که علاوه بر مقدار اصلی فرآیند، اطلاعات اضافی مانند پارامترهای کالیبراسیون، دما، تنظیمات و دیاگنوستیک دستگاه نیز منتقل شود.

کنترلر PID چیست و چه نقشی در ابزار دقیق دارد؟

کنترلر PID (Proportional-Integral-Derivative) یک الگوریتم کنترلی است که با مقایسه مقدار اندازه‌گیری‌شده (فرآیند) با مقدار مطلوب (Setpoint)، سیگنال کنترلی مناسبی را به عنصر نهایی کنترل (مثلاً شیر کنترلی) ارسال می‌کند تا خطا را به صفر برساند. این کنترلرها قلب سیستم‌های کنترل حلقه‌بسته در صنایع مختلف هستند.
