عملگرها (جک و گریپر)

عملگرها (جک و گریپر) به مجموعه‌ای از تجهیزات مکانیکی گفته می‌شود که انرژی (معمولاً هوای فشرده، برق یا هیدرولیک) را به حرکت مکانیکی تبدیل می‌کنند. جک‌ها (Cylinders) حرکت خطی یا چرخشی ایجاد می‌کنند و گریپرها (Grippers) برای گرفتن و نگه‌داشتن قطعات در سیستم‌های اتوماسیون استفاده می‌شوند. این عملگرها در خطوط تولید، رباتیک، بسته‌بندی و مونتاژ کاربرد گسترده‌ای دارند.

🔹 جک تک‌اثره (Single-Acting Cylinder)

جک تک‌اثره با هوای فشرده در یک جهت حرکت می‌کند و با فنر یا نیروی وزن به حالت اولیه بازمی‌گردد. این جک‌ها ساده و ارزان‌قیمت هستند و برای کاربردهایی که نیاز به نیروی دوطرفه ندارند، مناسب می‌باشند.

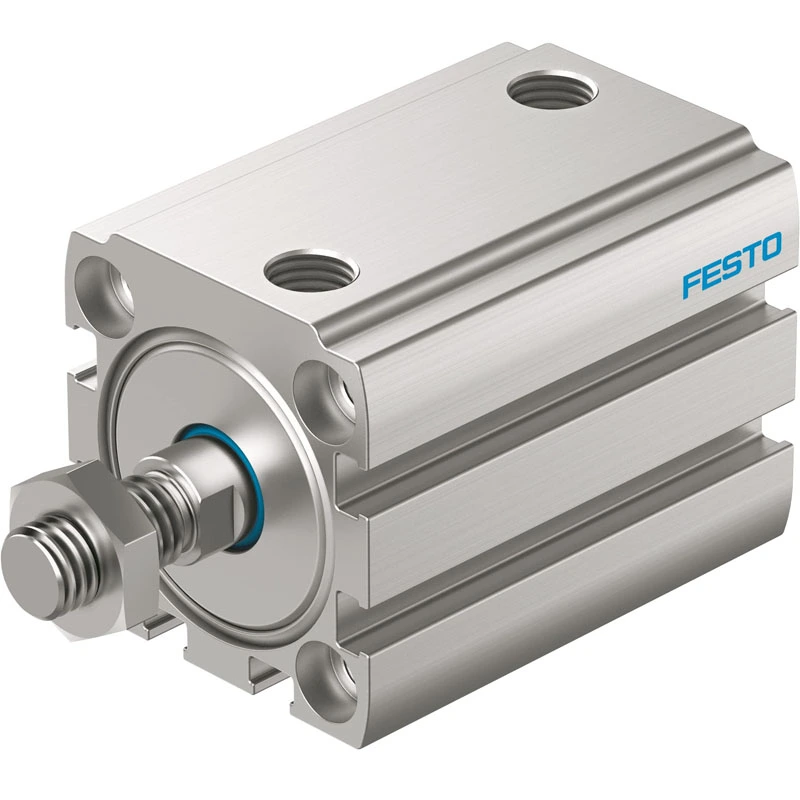

🔸 جک دواثره (Double-Acting Cylinder)

جک دواثره با هوای فشرده در هر دو جهت (جلو و عقب) حرکت می‌کند و کنترل کامل بر حرکت رفت و برگشت دارد. این جک‌ها برای اکثر کاربردهای صنعتی استفاده می‌شوند.

🔹 جک چرخشی (Rotary Cylinder)

جک چرخشی حرکت خطی را به حرکت چرخشی (معمولاً تا ۱۸۰ یا ۳۶۰ درجه) تبدیل می‌کند و برای چرخش قطعات و ابزارها استفاده می‌شود.

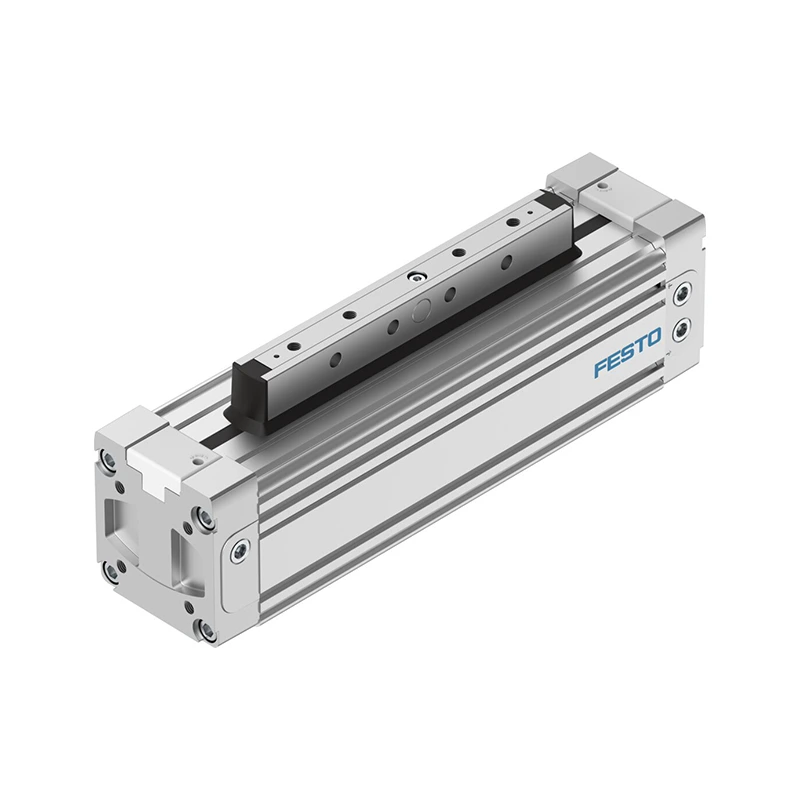

🔸 جک بدون ساقه (Rodless Cylinder)

جک بدون ساقه با استفاده از پیستون مغناطیسی یا مکانیکی، حرکت خطی را بدون ساقه خارجی انجام می‌دهد و برای فضاهای محدود مناسب است.

انواع گریپرهای صنعتی

🔹 گریپر موازی (Parallel Gripper)

گریپر موازی دو فک را به صورت موازی به هم نزدیک یا دور می‌کند و برای گرفتن قطعات با سطوح موازی مناسب است. این گریپرها در رباتیک و خطوط مونتاژ بسیار رایج هستند.

🔸 گریپر زاویه‌دار (Angular Gripper)

گریپر زاویه‌دار فک‌ها را به صورت زاویه‌دار باز و بسته می‌کند و برای گرفتن قطعات با سطوح گرد یا نامنظم مناسب است.

🔹 گریپر سه‌فک (Three-Jaw Gripper)

گریپر سه‌فک با سه فک که به صورت هم‌مرکز باز و بسته می‌شوند، برای گرفتن قطعات استوانه‌ای و گرد (مانند لوله‌ها و میل‌گردها) استفاده می‌شود.

🔸 گریپر مغناطیسی (Magnetic Gripper)

گریپر مغناطیسی برای جابجایی قطعات فلزی (آهنی) با استفاده از میدان مغناطیسی استفاده می‌شود و نیازی به هوای فشرده ندارد.

جدول مقایسه عملگرها (جک و گریپر)

نکات کلیدی در انتخاب عملگرها (جک و گریپر)

برای انتخاب عملگرها (جک و گریپر) مناسب، باید به عوامل زیر توجه کرد:

• نوع حرکت: خطی، چرخشی یا گرفتن.
• نیروی مورد نیاز: بر اساس وزن قطعه و نیروی لازم برای حرکت یا گرفتن.
• سرعت: سرعت مورد نیاز برای حرکت یا گرفتن.
• کورس (Stroke): مسافت حرکت مورد نیاز.
• محیط کاری: دما، رطوبت، گردوغبار و مواد خورنده.
• دقت: میزان دقت مورد نیاز برای موقعیت‌یابی.
• نوع منبع انرژی: پنوماتیک، هیدرولیک یا الکتریکی.

جمع‌بندی

عملگرها (جک و گریپر) از اجزای حیاتی در سیستم‌های اتوماسیون صنعتی هستند که امکان جابجایی، کنترل و مونتاژ قطعات را فراهم می‌کنند. انتخاب عملگرها (جک و گریپر) مناسب بر اساس نوع حرکت، نیرو، سرعت و محیط کاری، تأثیر مستقیمی بر کارایی و بهره‌وری خط تولید دارد. گریپرهای موازی، زاویه‌دار و سه‌فک هر کدام برای کاربردهای خاصی طراحی شده‌اند و شناخت مزایا و معایب هرکدام به انتخاب بهتر کمک می‌کند.

سوالات متداول درباره عملگرها (جک و گریپر)

تفاوت جک تک‌اثره و دواثره چیست؟

جک تک‌اثره با هوای فشرده در یک جهت حرکت می‌کند و با فنر به حالت اولیه بازمی‌گردد. جک دواثره با هوای فشرده در هر دو جهت حرکت می‌کند و کنترل کامل بر حرکت رفت و برگشت دارد.

چه زمانی باید از گریپر موازی استفاده کرد؟

برای قطعاتی که سطوح موازی دارند (مانند قطعات مکعبی و مسطح). گریپر موازی دقت بالایی در مرکزیت قطعه دارد و برای مونتاژ دقیق مناسب است.

عوامل مؤثر بر عمر مفید جک‌های پنوماتیک چیست؟

کیفیت هوای فشرده (رطوبت و آلودگی)، روان‌کاری مناسب، بار بیش از حد، سرعت زیاد و شرایط محیطی (دما و گردوغبار) از عوامل مؤثر بر عمر مفید جک‌ها هستند.
