برق صنعتی

برق صنعتی (Industrial Electricity) به مجموعه‌ای از دانش‌ها، تجهیزات و سیستم‌های الکتریکی گفته می‌شود که برای تأمین برق، توزیع انرژی و کنترل ماشین‌آلات و تجهیزات در محیط‌های صنعتی استفاده می‌شوند. برق صنعتی شامل تولید، انتقال، توزیع و مصرف انرژی الکتریکی در کارخانه‌ها، نیروگاه‌ها و مجتمع‌های صنعتی است و با سیستم‌های برق خانگی تفاوت‌های اساسی دارد. برق صنعتی معمولاً با ولتاژهای بالاتر (۴۰۰ ولت تا ۳۳ کیلوولت) و جریان‌های بالاتر سروکار دارد و نیازمند رعایت استانداردهای ایمنی و حفاظتی ویژه است.

🔹 سیستم‌های توزیع برق

این سیستم‌ها وظیفه انتقال انرژی الکتریکی از شبکه سراسری به مصرف‌کنندگان صنعتی را بر عهده دارند. مهم‌ترین اجزای سیستم توزیع در برق صنعتی عبارتند از:

• پست‌های برق (Substations): شامل ترانسفورماتورهای کاهنده و تجهیزات کلیدزنی.
• تابلوهای برق (Electrical Panels): شامل تابلوهای اصلی (MDB)، تابلوهای توزیع (DB) و تابلوهای کنترل موتور (MCC).
• کابل‌های قدرت (Power Cables): با سایزهای مختلف و عایق‌بندی مناسب برای انتقال انرژی.

🔸 تجهیزات حفاظتی و کلیدزنی

در برق صنعتی، حفاظت از تجهیزات و پرسنل در برابر خطرات الکتریکی از اهمیت بالایی برخوردار است:

• کلیدهای مینیاتوری (MCB): برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
• کلیدهای قدرت (MCCB – Molded Case Circuit Breaker): برای جریان‌های بالا (تا چند هزار آمپر).
• فیوزها (Fuses): برای حفاظت تجهیزات در برابر جریان‌های خطا.
• رله‌های حفاظتی (Protection Relays): برای تشخیص خطاهای مختلف (اضافه‌بار، اتصال کوتاه، زمین و …).
• برق‌گیرها (Surge Arresters): برای محافظت در برابر صاعقه و نوسانات ولتاژ.

🔹 تجهیزات کنترل و فرمان

این تجهیزات برای کنترل و راه‌اندازی ماشین‌آلات صنعتی در برق صنعتی استفاده می‌شوند:

• کنتاکتورها (Contactors): برای قطع و وصل مدارهای قدرت با سیگنال‌های کنترلی.
• رله‌ها (Relays): برای کنترل مدارهای فرمان و منطق.
• شیرهای برقی (Solenoid Valves): برای کنترل جریان سیالات.

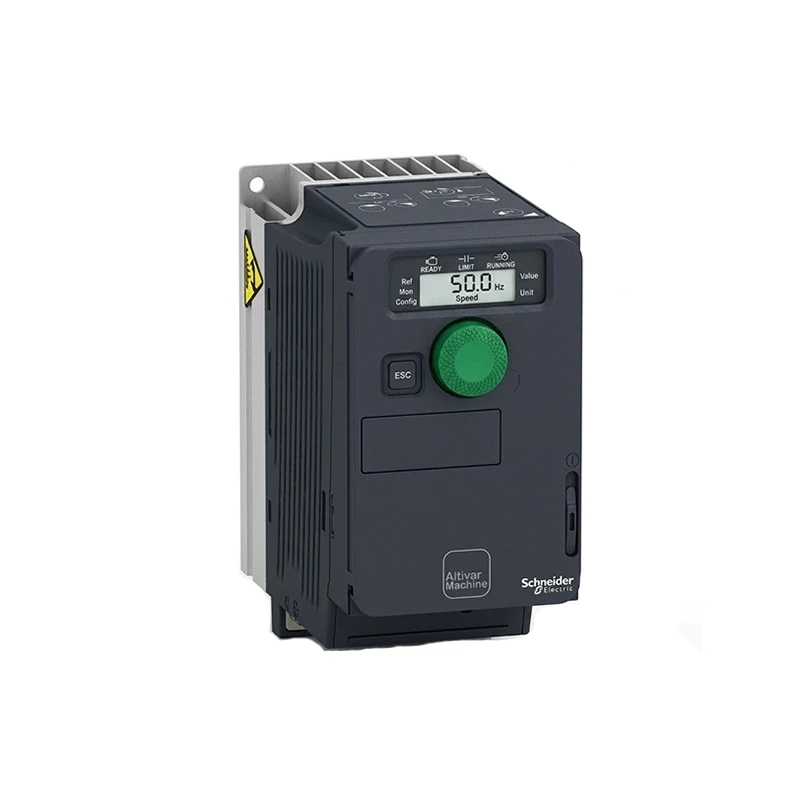

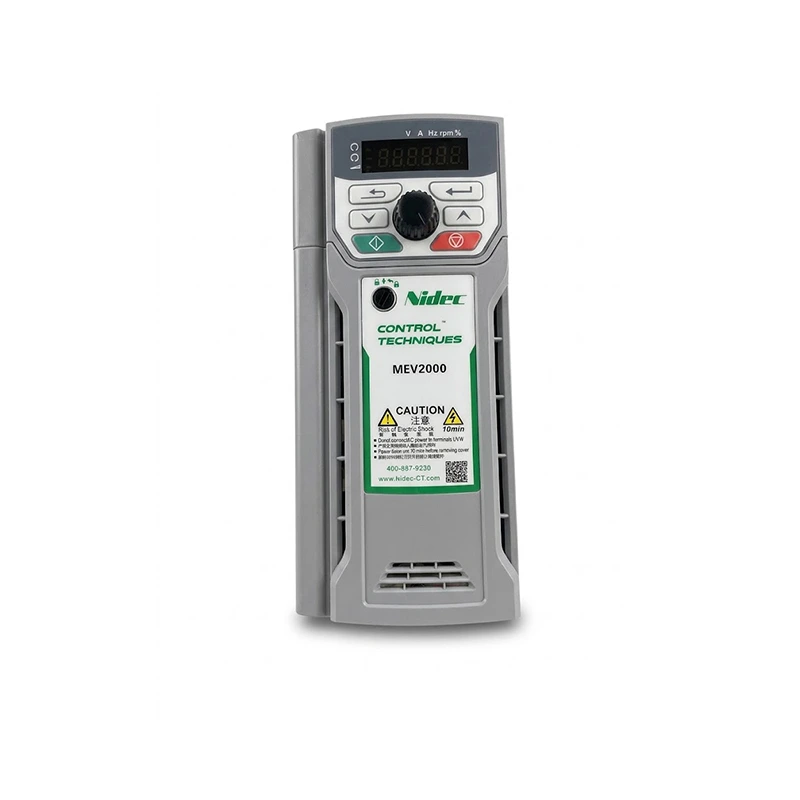

• درایوهای سرعت متغیر (VFD – Variable Frequency Drive): برای کنترل سرعت موتورهای الکتریکی.
• سافت‌استارترها (Soft Starters): برای راه‌اندازی نرم موتورها و کاهش جریان راه‌اندازی.

🔸 موتورهای الکتریکی صنعتی

موتورهای الکتریکی قلب تپنده صنایع هستند و بخش بزرگی از برق صنعتی را تشکیل می‌دهند:

• موتورهای القایی (Induction Motors): رایج‌ترین نوع موتور در صنعت (جریان متناوب).
• موتورهای سنکرون (Synchronous Motors): برای کاربردهای با سرعت ثابت و ضریب توان بالا.
• موتورهای DC: برای کاربردهای با نیاز به کنترل دقیق سرعت.
• موتورهای جریان مستقیم بدون جاروبک (Brushless DC Motors): برای کاربردهای با راندمان بالا و عمر طولانی.

جدول مقایسه تجهیزات کلیدزنی در برق صنعتی

نکات کلیدی در طراحی و اجرای برق صنعتی

برای طراحی و اجرای سیستم‌های برق صنعتی، باید به عوامل زیر توجه کرد:

• محاسبات بار (Load Calculation): تعیین دقیق توان مصرفی تجهیزات و انتخاب تجهیزات توزیع مناسب.
• انتخاب سایز کابل‌ها: بر اساس جریان مجاز، افت ولتاژ و شرایط نصب.

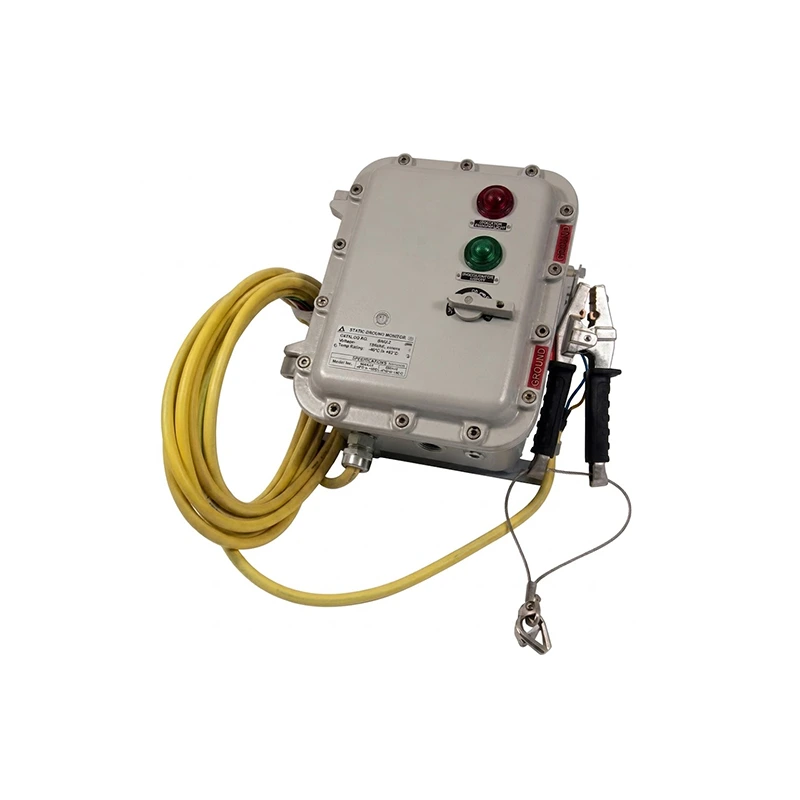

• سیستم اتصال زمین (Grounding): طراحی سیستم زمین مناسب برای ایمنی تجهیزات و پرسنل.
• حفاظت در برابر اضافه‌بار و اتصال کوتاه: انتخاب تجهیزات حفاظتی مناسب.
• هماهنگی حفاظت‌ها (Protection Coordination): تنظیم زمان‌های قطع کلیدها برای جلوگیری از قطع ناحیه‌های بزرگ.
• استانداردها و کدها: رعایت استانداردهای بین‌المللی مانند IEC، NEC و ISIRI.
• ایمنی: رعایت نکات ایمنی برای حفاظت از پرسنل در برابر شوک الکتریکی و قوس الکتریکی.

جمع‌بندی

برق صنعتی یکی از ارکان اصلی صنایع مدرن است که شامل تولید، توزیع، حفاظت و مصرف انرژی الکتریکی در محیط‌های صنعتی می‌شود. تجهیزات برق صنعتی از تابلوهای برق و کلیدهای قدرت گرفته تا موتورها و درایوها، نقش حیاتی در عملکرد خطوط تولید دارند. طراحی، اجرا و نگهداری صحیح سیستم‌های برق صنعتی تأثیر مستقیمی بر ایمنی، بهره‌وری و هزینه‌های عملیاتی دارد.

سوالات متداول درباره برق صنعتی

تفاوت برق صنعتی با برق خانگی چیست؟

برق صنعتی معمولاً با ولتاژها و جریان‌های بالاتر (۴۰۰ ولت و بیشتر) سروکار دارد، در حالی که برق خانگی ۲۲۰ ولت تک‌فاز است. همچنین برق صنعتی معمولاً سه‌فاز است و تجهیزات آن برای شرایط سخت‌تر و بارهای سنگین‌تر طراحی شده‌اند.

چرا در برق صنعتی از ولتاژ ۴۰۰ ولت سه‌فاز استفاده می‌شود؟

ولتاژ ۴۰۰ ولت سه‌فاز به دلیل کارایی بالاتر در انتقال انرژی، کاهش تلفات و امکان استفاده از موتورهای سه‌فاز با راندمان بالا، رایج‌ترین استاندارد در برق صنعتی است.

چه تفاوتی بین MCCB و MCB وجود دارد؟

MCB برای جریان‌های پایین (تا ۱۲۵ آمپر) و مدارهای نهایی استفاده می‌شود، در حالی که MCCB برای جریان‌های بالا (تا ۳۲۰۰ آمپر) و مدارهای اصلی طراحی شده است. MCCBها قابلیت تنظیم جریان و زمان قطع را دارند و معمولاً گران‌تر و بزرگ‌تر هستند.
