سنسور دما (Temperature Sensor) دستگاهی است که برای اندازهگیری کمیت فیزیکی دما و تبدیل آن به یک سیگنال الکتریکی قابل خواندن استفاده میشود . دمای اجسام نشاندهنده میزان انرژی جنبشی ذرات تشکیلدهنده آنهاست و اندازهگیری دقیق آن در بسیاری از فرآیندهای صنعتی، علمی و روزمره اهمیت حیاتی دارد . سنسورهای دما در صنایع نفت و گاز، پتروشیمی، نیروگاهی، داروسازی، غذایی و بسیاری از صنایع دیگر کاربرد گستردهای دارند.
🔹 ترموکوپل (Thermocouple)
ترموکوپل یکی از رایجترین و قدیمیترین سنسورهای دما است که بر اساس اثر سیبک (Seebeck Effect) کار میکند . این سنسور از دو سیم از فلزات مختلف تشکیل شده است که در یک سر به هم متصل میشوند (اتصال گرم) و سر دیگر آنها به دستگاه اندازهگیری متصل میشود (اتصال سرد). اختلاف دمای بین دو اتصال، ولتاژی متناسب با دما ایجاد میکند .
- انواع ترموکوپل:
- نوع K (کرومل-آلومل): پرکاربردترین نوع با محدوده ۰ تا ۱۲۶۰ درجه سانتیگراد.
- نوع J (آهن-کنستانتان): مناسب برای محیطهای احیایی با محدوده ۰ تا ۷۶۰ درجه.
- نوع T (مس-کنستانتان): مناسب برای دماهای پایین (۲۰۰- تا ۴۰۰+ درجه).
- نوع S (پلاتین-رودیوم): برای دماهای بالا (تا ۱۷۶۰ درجه) با دقت بالا.
- نوع B (پلاتین-رودیوم): برای دماهای بسیار بالا (تا ۱۸۲۰ درجه).
- مزایا: قیمت مناسب، محدوده وسیع، پاسخ سریع، اندازه کوچک.
- معایب: دقت پایینتر نسبت به RTD، نیاز به جبران سرد (CJC).
🔸 RTD (Resistance Temperature Detector)
RTD یک سنسور دقیق دما است که بر اساس تغییر مقاومت الکتریکی فلزات با دما کار میکند. رایجترین نوع RTD، پلاتین PT100 است که مقاومت آن در دمای ۰ درجه سانتیگراد برابر ۱۰۰ اهم است .
- انواع RTD:
- PT100: رایجترین نوع با مقاومت ۱۰۰ اهم در ۰ درجه.
- PT1000: با مقاومت ۱۰۰۰ اهم در ۰ درجه (حساسیت بالاتر).
- نیکل (Ni100): ارزانتر از پلاتین با محدوده محدودتر.
- مزایا: دقت بالا، پایداری طولانیمدت، تکرارپذیری عالی.
- معایب: قیمت بالاتر، محدوده دمایی کمتر (۲۰۰- تا ۸۵۰ درجه)، زمان پاسخ کندتر.
🔹 ترمیستور (Thermistor)

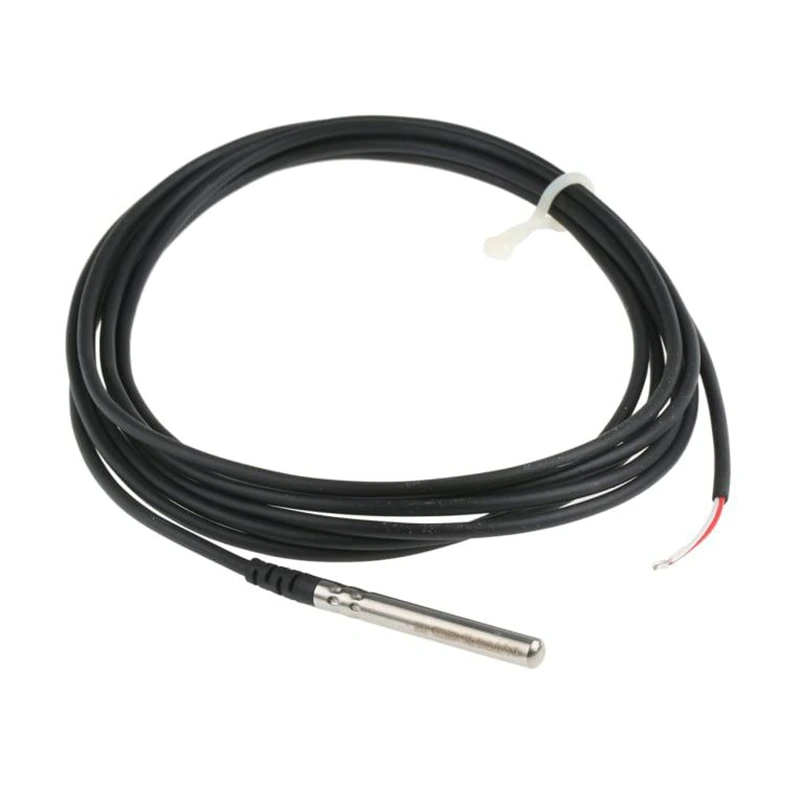

ترمیستور یک سنسور نیمهرسانا است که مقاومت آن با تغییر دما به شدت تغییر میکند . این سنسورها در دو نوع NTC (Negative Temperature Coefficient) و PTC (Positive Temperature Coefficient) موجود هستند .
- NTC: مقاومت با افزایش دما کاهش مییابد (رایجترین نوع).
- PTC: مقاومت با افزایش دما افزایش مییابد (اغلب به عنوان فیوز حرارتی استفاده میشود).
- مزایا: حساسیت بسیار بالا، پاسخ سریع، قیمت مناسب.
- معایب: محدوده دمایی محدود (۵۰- تا ۳۰۰ درجه)، غیرخطی بودن شدید.
🔸 پیرومتر (Pyrometer / Infrared Thermometer)
پیرومتر یک سنسور غیرتماسی است که دمای اجسام را بر اساس تشعشعات مادونقرمز ساطع شده از آنها اندازهگیری میکند .
- انواع پیرومتر:
- پیرومتر تکرنگ: برای سطوح با ضریب انتشار (Emissivity) مشخص.
- پیرومتر دورنگ (Ratio Pyrometer): برای سطوح با ضریب انتشار متغیر.
- مزایا: اندازهگیری از راه دور، بدون تماس، پاسخ بسیار سریع، مناسب برای اجسام متحرک.
- معایب: حساسیت به دود، گردوغبار و رطوبت، نیاز به تنظیم ضریب انتشار.
جدول مقایسه سنسورهای دما
| ویژگی | ترموکوپل | RTD (PT100) | ترمیستور (NTC) | پیرومتر |
|---|---|---|---|---|
| محدوده دما | ۲۰۰- تا ۱۸۲۰+ | ۲۰۰- تا ۸۵۰+ | ۵۰- تا ۳۰۰+ | ۵۰- تا ۳۰۰۰+ |
| دقت | متوسط (±0.5-1°C) | بالا (±0.1-0.3°C) | بسیار بالا (±0.05°C) | متوسط (±1-2°C) |
| زمان پاسخ | سریع (۰.۱-۱ ثانیه) | کند (۱-۵ ثانیه) | سریع (۰.۰۵-۰.۵ ثانیه) | بسیار سریع (میلیثانیه) |
| نوع تماس | تماسی | تماسی | تماسی | غیرتماسی |
| قیمت | پایین | متوسط-بالا | پایین | بالا |
نکات کلیدی در انتخاب سنسور دما
برای انتخاب سنسور دما مناسب، باید به عوامل زیر توجه کرد:
- محدوده دمایی مورد نیاز: دماهای بالا (ترموکوپل)، دماهای متوسط (RTD) یا دماهای پایین (ترمیستور).
- دقت مورد نیاز: RTD برای دقت بالا، ترموکوپل برای کاربردهای عمومی.
- زمان پاسخدهی: پیرومتر و ترمیستور برای پاسخ سریع، RTD برای پاسخ کندتر.
- شرایط محیطی: محیطهای خورنده، لرزشی، فشار بالا و …
- نوع سیال: گاز، مایع یا جامد.
- هزینه: تعادل بین دقت مورد نیاز و بودجه.
- گواهینامهها: برای محیطهای خطرناک (ATEX، IECEx).
جمعبندی
سنسور دما یکی از اساسیترین و پرکاربردترین تجهیزات اندازهگیری در صنایع مختلف است. انتخاب سنسور دما مناسب بر اساس محدوده دمایی، دقت مورد نیاز، شرایط محیطی و بودجه، تأثیر مستقیمی بر کیفیت و ایمنی فرآیند دارد. هر یک از سنسورهای دما (ترموکوپل، RTD، ترمیستور و پیرومتر) مزایا و معایب خاص خود را دارند و برای کاربردهای متفاوتی مناسب هستند.
سوالات متداول
تفاوت ترموکوپل و RTD چیست؟
ترموکوپل بر اساس اختلاف ولتاژ دو فلز مختلف کار میکند و محدوده دمایی وسیعتری دارد، اما دقت کمتری دارد. RTD بر اساس تغییر مقاومت فلز با دما کار میکند و دقت بالاتری دارد، اما محدوده دمایی محدودتری دارد.
چرا در ترموکوپلها از جبران سرد (CJC) استفاده میشود؟
ترموکوپل اختلاف دمای بین دو اتصال (گرم و سرد) را اندازهگیری میکند. برای محاسبه دمای واقعی اتصال گرم، باید دمای اتصال سرد (محل اتصال به دستگاه) را اندازهگیری و جبران کرد.
چه زمانی باید از پیرومتر استفاده کرد؟
پیرومترها در شرایطی که تماس مستقیم با جسم ممکن نیست (اشیاء متحرک، دماهای بسیار بالا، محیطهای خطرناک) یا زمانی که نیاز به پاسخ سریع داریم، استفاده میشوند.
