پنوماتیک

پنوماتیک (Pneumatic) به شاخه‌ای از علم مهندسی گفته می‌شود که به مطالعه و استفاده از گازهای فشرده، معمولاً هوای فشرده، برای ایجاد نیروی مکانیکی و انجام کار می‌پردازد. واژه پنوماتیک ریشه در کلمه یونانی «پنِوما» (Pneuma) دارد که به معنای «باد، نفس یا هوا» است. امروزه، سیستم‌های پنوماتیک به‌طور گسترده‌ای در صنایع مختلف برای کنترل دستگاه‌ها، تجهیزات ابزار دقیق و انجام حرکات مکانیکی استفاده می‌شوند.

اجزای اصلی سیستم پنوماتیک

یک سیستم پنوماتیک از اجزای مختلفی تشکیل شده است که هر کدام نقش خاصی در تولید، کنترل و انتقال هوای فشرده ایفا می‌کنند:

🔹 کمپرسور هوا (Air Compressor)

کمپرسور قلب سیستم پنوماتیک است و وظیفه مکش هوای محیط و فشرده‌سازی آن را برای تولید هوای با فشار بالا (معمولاً ۷ تا ۸ بار) بر عهده دارد.

🔸 واحد آماده‌سازی هوا (FRL – Filter, Regulator, Lubricator)

واحد FRL هوای فشرده خروجی از کمپرسور را آماده استفاده می‌کند و شامل سه بخش است:

• فیلتر (Filter): ذرات گردوغبار، رطوبت و روغن را از هوای فشرده جدا می‌کند.
• رگولاتور فشار (Regulator): فشار هوا را به مقدار مورد نیاز تنظیم و تثبیت می‌کند.
• روغن‌زن (Lubricator): مقدار کمی روغن به هوای فشرده اضافه می‌کند تا قطعات متحرک (سیلندرها و شیرها) روان‌کاری شوند.

🔹 شیرهای کنترل (Valves)

شیرهای پنوماتیک برای کنترل جریان، جهت و فشار هوای فشرده استفاده می‌شوند. انواع رایج شیرها عبارتند از:

• شیرهای جهت‌دهنده (Directional Control Valves): مانند شیرهای ۵/۲، ۴/۲ و ۳/۲ برای تغییر جهت جریان هوا به سیلندرها.
• شیرهای قطع/وصل (Shut-off Valves): برای قطع کامل جریان هوا.
• شیرهای تنظیم فشار (Pressure Regulators): برای تنظیم فشار هوا.

🔸 عملگرها (Actuators)

عملگرهای پنوماتیک انرژی هوای فشرده را به حرکت مکانیکی تبدیل می‌کنند. انواع اصلی عبارتند از:

• سیلندرهای خطی (Linear Cylinders): حرکت رفت و برگشتی (خطی) ایجاد می‌کنند.
• سیلندرهای چرخشی (Rotary Cylinders): حرکت چرخشی (معمولاً تا ۱۸۰ درجه) ایجاد می‌کنند.
• موتورهای پنوماتیک (Air Motors): حرکت چرخشی پیوسته با سرعت بالا.

🔹 اتصالات و لوله‌ها (Fittings & Tubing)

برای انتقال هوای فشرده بین اجزای سیستم از لوله‌ها و اتصالات مخصوص استفاده می‌شود. انواع رایج عبارتند از:

• لوله‌های پلی‌اورتان (PU): انعطاف‌پذیر و سبک برای اتصالات متحرک.
• لوله‌های نایلونی (Nylon): مقاوم‌تر و سخت‌تر برای مسیرهای ثابت.

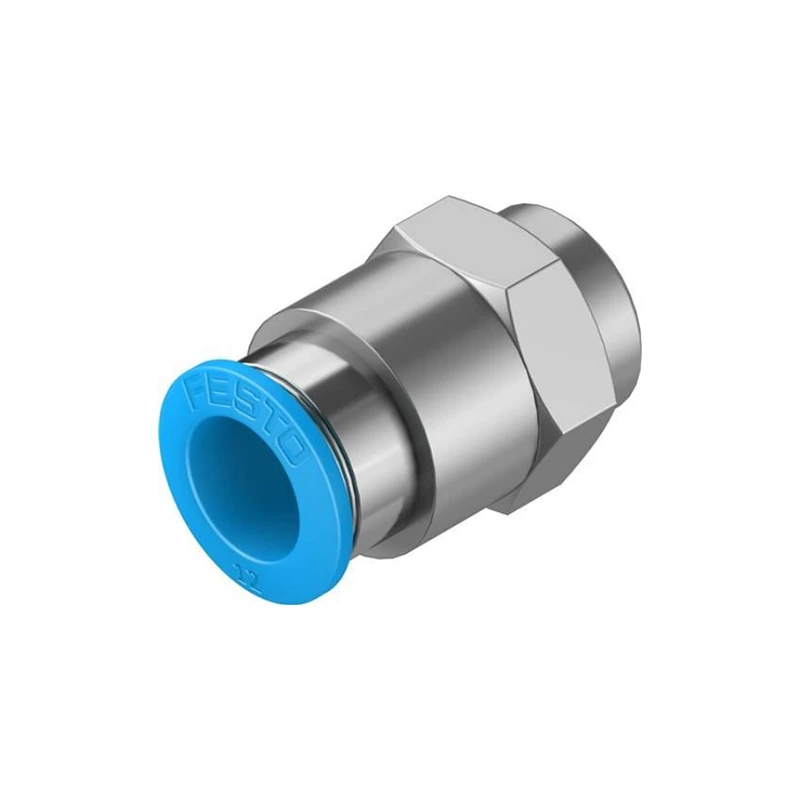

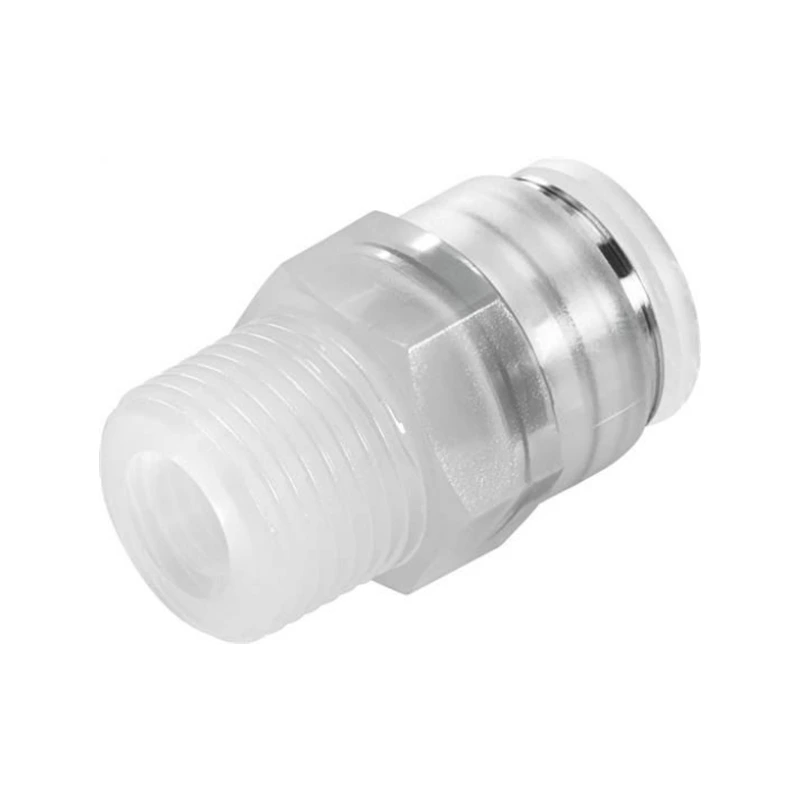

• اتصالات فشاری (Push-in Fittings): نصب سریع و بدون نیاز به ابزار.

مزایا و معایب سیستم پنوماتیک

مزایا

• ایمنی بالا: عدم وجود جرقه و خطر آتش‌سوزی (مناسب برای محیط‌های خطرناک).
• سادگی و هزینه پایین: قطعات ساده و ارزان‌قیمت.
• سرعت بالا: پاسخ‌دهی سریع و مناسب برای کاربردهای با سرعت بالا.
• قابلیت اضافه‌بار: در صورت گیر کردن، موتور پنوماتیک توقف می‌کند بدون آسیب دیدن.
• منبع انرژی در دسترس: هوای فشرده به راحتی در دسترس است.

معایب

• دقت کمتر نسبت به سیستم‌های هیدرولیک: به دلیل قابلیت تراکم هوا.
• نویز بالا: به خصوص در خروجی هوای فشرده.
• نیاز به آماده‌سازی هوا: رطوبت و آلودگی باید حذف شوند.
• راندمان پایین: تبدیل انرژی الکتریکی به هوای فشرده با تلفات همراه است.

کاربردهای پنوماتیک در صنعت

• اتوماسیون صنعتی: کنترل سیلندرها، گریپرها و جک‌ها در خطوط تولید.
• صنایع بسته‌بندی: برای جابجایی، برش و چسباندن.
• صنایع خودروسازی: برای جوشکاری، مونتاژ و رنگ‌پاشی.
• ابزار دقیق: استفاده از پنوماتیک در کنترل‌ ولوها و پوزیشنرها.
• سیستم‌های ترمز: در کامیون‌ها و قطارها.
• تجهیزات پزشکی: در دستگاه‌های تنفسی و جراحی.

جدول مقایسه اجزای اصلی سیستم پنوماتیک

نکات کلیدی در طراحی سیستم پنوماتیک

برای طراحی یک سیستم پنوماتیک کارآمد، باید به عوامل زیر توجه کرد:

• انتخاب کمپرسور مناسب: بر اساس مصرف هوا و فشار مورد نیاز.
• آماده‌سازی هوا: استفاده از واحد FRL با کیفیت برای حذف رطوبت و آلودگی.
• انتخاب شیرها و سیلندرها: بر اساس نیروی مورد نیاز، سرعت و نوع حرکت.
• طراحی مدار پنوماتیک: استفاده از شیرهای مناسب برای کنترل توالی حرکات.
• رعایت ایمنی: نصب شیرهای ایمنی و فشارشکن برای جلوگیری از فشار بیش از حد.

جمع‌بندی

پنوماتیک یکی از پرکاربردترین سیستم‌های انتقال قدرت در صنایع مدرن است که با استفاده از هوای فشرده، حرکات مکانیکی را کنترل می‌کند. اجزای اصلی یک سیستم پنوماتیک شامل کمپرسور، واحد آماده‌سازی هوا، شیرهای کنترل و عملگرها هستند که هر کدام نقش حیاتی در عملکرد سیستم ایفا می‌کنند. انتخاب صحیح اجزا و طراحی مناسب مدار پنوماتیک، تأثیر مستقیمی بر کارایی، ایمنی و هزینه‌های نگهداری دارد.

سوالات متداول درباره پنوماتیک

تفاوت پنوماتیک و هیدرولیک چیست؟

پنوماتیک از هوای فشرده (گاز) برای انتقال نیرو استفاده می‌کند، در حالی که هیدرولیک از مایعات (معمولاً روغن) استفاده می‌کند. پنوماتیک سریع‌تر، تمیزتر و ارزان‌تر است، اما قدرت و دقت کمتری نسبت به هیدرولیک دارد.

چرا واحد FRL در سیستم پنوماتیک ضروری است؟

FRL هوای فشرده را از رطوبت، روغن و ذرات گردوغبار پاک می‌کند، فشار را تنظیم می‌کند و روان‌کاری لازم را برای قطعات متحرک فراهم می‌کند. بدون FRL، عمر مفید شیرها و سیلندرها به شدت کاهش می‌یابد.

چه عواملی بر انتخاب سیلندر پنوماتیک تأثیر می‌گذارند؟

نیروی مورد نیاز، طول کورس، سرعت حرکت، نوع حرکت (خطی یا چرخشی)، محیط کاری (دما، رطوبت و گردوغبار) و هزینه از مهم‌ترین عوامل تأثیرگذار هستند.
