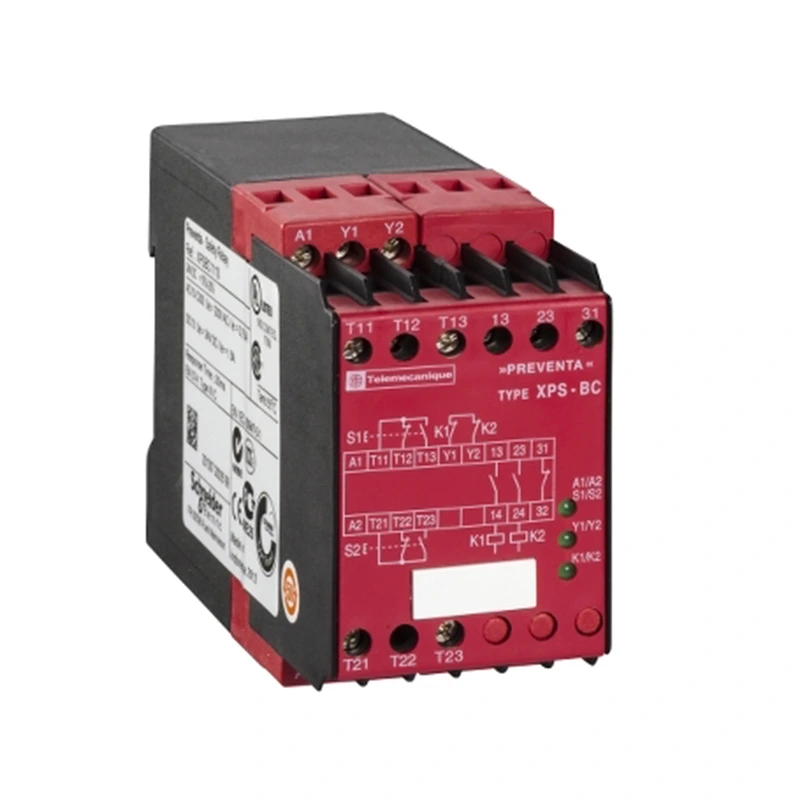

رله ایمنی اشنایدر XPSBC3710
رله ایمنی اشنایدر XPSBC3710، یک ماژول دو دستی با ولتاژ ۲۳۰ ولت AC، ۲ کنتاکت ایمنی (DPST-NO) و ۱ کنتاکت کمکی (NC) برای سیستمهای نیمهخودکار صنعتی است . این محصول با قابلیت دستیابی به سطح ایمنی PL e / Category 4 و SILCL 3، زمان پاسخ ۵۰ میلیثانیه و استاندارد EN 574 Type III C، برای ماشینآلات با نیازمندیهای ایمنی بالا، خطوط برش و پرسها ایدهآل میباشد .
| درجه حفاظت : | IP20 / IP40 |
|---|---|
| دمای کاری : | 25- تا 55 درجه سانتیگراد |
| نوع اتصال : | پایانههای فنری (Spring terminals) |
| نوع محصول : | رله ایمنی کنترل دو دستی |
| کشور تولید : | آلمان |
17
نفر در حال مشاهده این محصول هستند!
- یک سال گارانتی
- 30 روز بازگشت وجه
روش های پرداخت:
توضیحات محصول
رله ایمنی اشنایدر XPSBC3710 از برند Schneider Electric (اشنایدر) و متعلق به سری Preventa است. این یک رله تخصصی برای کنترل دو دستی (Two-Hand Control) است که برای تضمین ایمنی اپراتور در ماشینآلات صنعتی با بالاترین سطح خطر طراحی شده است.
این ماژول با دستیابی به سطح عملکرد PL e، رده ایمنی Category 4 مطابق با استاندارد EN ISO 13849-1 و همچنین قابلیت دستیابی به SILCL 3 مطابق با EN/IEC 62061، برای کاربردهایی که نیاز به نظارت قابل اطمینان بر ایستگاههای کنترل دو دستی دارند، ایدهآل است.
مشخصات پایه محصول رله ایمنی اشنایدر XPSBC3710
- سازنده: Schneider Electric (اشنایدر)
- شناسه محصول: XPSBC3710
- سری محصول: Preventa (XPS-BC)
- نوع محصول: ماژول ایمنی / رله ایمنی (Safety Relay)
- کاربرد اصلی: نظارت الکتریکی بر ایستگاههای کنترل دو دستی
- کشور سازنده: آلمان (DE)
مشخصات ایمنی و عملکرد
- سطح عملکرد (Performance Level): PL e (مطابق با EN ISO 13849-1)
- رده ایمنی (Category): Category 4
- SILCL: SILCL 3 (مطابق با EN/IEC 62061)
- استانداردها: EN 574, EN ISO 13849-1, EN 60204-1
- زمان پاسخ (Maximum response time on input open): ≤ ۵۰ میلیثانیه
- حداکثر زمان همزمانی بین دو ورودی: ۰.۵ ثانیه
- دادههای قابلیت اطمینان ایمنی: MTTFd = 37 سال، PFHd = 3E-8 1/h، DC > 99%
مشخصات الکتریکی ورودی (Input)
- ولتاژ تغذیه (Us): ۲۳۰ ولت AC (محدوده ۱۹۵ تا ۲۵۳ ولت)
- فرکانس تغذیه: ۵۰/۶۰ هرتز
- حداکثر مصرف توان: ۴ تا ۶ ولت-آمپر (VA)
- تعداد ورودی: ۱ ورودی NC + NO
- ولتاژ مدار کنترل (Uc): ۲۴ ولت DC
مشخصات الکتریکی خروجی (Output)
- تعداد خروجیهای ایمنی (Safety Outputs): ۲ کنتاکت Normally Open (NO)
- تعداد خروجیهای سیگنال (Auxiliary/Signal): ۱ کنتاکت Normally Closed (NC)
- جریان حرارتی (Ith): ۶ آمپر
- ولتاژ خروجی: ۲۵۰ ولت AC
- ظرفیت قطع (AC-15 B300): ۳۶۰۰ VA (Inrush) / ۱۶۰ VA (Holding)
- ظرفیت قطع (DC-13): ۱.۵ آمپر در ۲۴ ولت DC
- فیوز حفاظتی پیشنهادی: ۶ آمپر (gG)
مشخصات فیزیکی و محیطی
- ابعاد (W×H×D): ۴۵ × ۷۸ × ۱۲۰ میلیمتر
- وزن: حدود ۰.۳۲ کیلوگرم
- درجه حفاظت (IP): IP20 (پایانهها) / IP40 (محفظه)
- دمای محیط کاری: ۲۵- تا ۵۵+ درجه سانتیگراد
- دمای نگهداری: ۲۵- تا ۷۵+ درجه سانتیگراد
- نوع اتصال: پایانههای فنری (Spring terminals)
- نصب: روی ریل DIN ۳۵ میلیمتری (مطابق با EN 60715)
گواهینامهها و استانداردها
- گواهینامهها: CE, UL, CSA, BG / TÜV
- استانداردها: EN 574, EN 60204-1, EN ISO 13849-1
جدول خلاصه مشخصات فنی
| ویژگی | مقدار دقیق |
|---|---|
| سازنده | Schneider Electric |
| شناسه محصول | XPSBC3710 |
| سری محصول | Preventa (XPS-BC) |
| نوع محصول | رله ایمنی کنترل دو دستی |
| سطح عملکرد (PL) | PL e |
| رده ایمنی (Category) | Category 4 |
| SILCL | SILCL 3 |
| ولتاژ تغذیه | ۲۳۰ ولت AC |
| تعداد خروجیهای ایمنی | ۲ × NO |
| تعداد خروجیهای سیگنال | ۱ × NC |
| جریان حرارتی (Ith) | ۶ آمپر |
| زمان پاسخ | ≤ ۵۰ میلیثانیه |
| درجه حفاظت (IP) | IP20 / IP40 |
| دمای کاری | ۲۵- تا ۵۵+ درجه سانتیگراد |
| ابعاد (W×H×D) | ۴۵ × ۷۸ × ۱۲۰ میلیمتر |
| وزن | حدود ۰.۳۲ کیلوگرم |
| گواهینامهها | CE, UL, CSA, TÜV |
نتیجهگیری و جمعبندی
رله ایمنی اشنایدر XPSBC3710 یک محصول باکیفیت و استاندارد از سری Preventa برای کنترل دو دستی در ماشینآلات صنعتی است. سطح عملکرد PL e، رده ایمنی Category 4، قابلیت دستیابی به SILCL 3، ولتاژ ۲۳۰ ولت AC، ۲ خروجی ایمنی و گواهینامههای CE، UL و CSA از ویژگیهای کلیدی این محصول هستند. این رله با نظارت دقیق بر دو دکمه فشاری و تشخیص همزمانی، ایمنی بالایی را برای اپراتورهای ماشینآلات خطرناک فراهم میکند. برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.
سوالات متداول درباره رله ایمنی اشنایدر XPSBC3710
این رله برای چه کاربردهایی مناسب است؟
این رله بهطور ویژه برای کاربردهای کنترل دو دستی (Two-Hand Control) در ماشینآلات صنعتی با خطر بالا طراحی شده است. از این رله در پرسها، دستگاههای برش، ماشینآلات بستهبندی و هر جایی که نیاز به حضور همزمان دو دست اپراتور برای شروع چرخه کاری است، استفاده میشود.
سطح عملکرد (PL) و رده ایمنی این رله چیست؟
این رله دارای سطح عملکرد PL e و رده ایمنی Category 4 مطابق با استاندارد EN ISO 13849-1 است که بالاترین سطح ایمنی برای سیستمهای کنترل ایمنی محسوب میشود.
SILCL این رله چقدر است؟
این رله قابلیت دستیابی به SILCL 3 مطابق با استاندارد EN/IEC 62061 را دارد که برای کاربردهای ایمنی در ماشینآلات با خطر بالا ضروری است.
این رله چند خروجی ایمنی دارد؟
این رله دارای ۲ خروجی ایمنی Normally Open (NO) و ۱ خروجی سیگنال Normally Closed (NC) برای اتصال به مدارهای نشاندهنده و PLC است.
ولتاژ تغذیه این رله چیست؟
ولتاژ تغذیه این رله ۲۳۰ ولت AC با محدوده کاری ۱۹۵ تا ۲۵۳ ولت AC و فرکانس ۵۰/۶۰ هرتز است.
حداکثر زمان همزمانی بین دو دکمه کنترل دو دستی چقدر است؟
حداکثر زمان همزمانی مجاز بین دو دکمه فشاری که توسط این رله نظارت میشود، ۰.۵ ثانیه (۵۰۰ میلیثانیه) است. اگر این زمان بیشتر شود، خروجی فعال نخواهد شد و خطا ثبت میگردد.
آیا این محصول در بازار ایران موجود است؟
بله، این رله از طریق نمایندگیهای رسمی Schneider Electric و فروشندگان تجهیزات اتوماسیون صنعتی در ایران قابل تهیه است.
