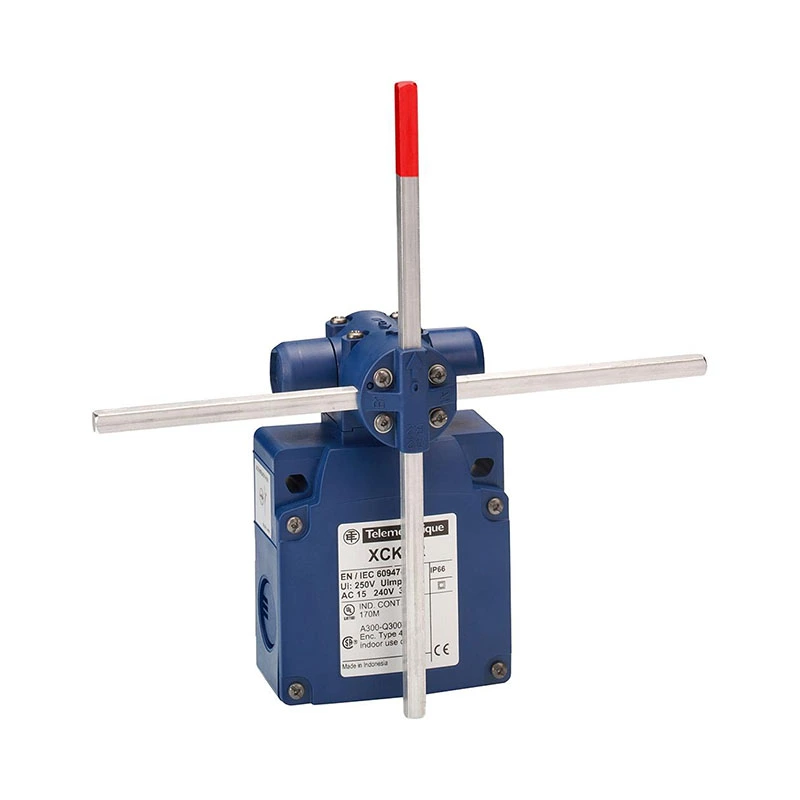

لیمیت سوئیچ صلیبی XCKMR54D1
لیمیت سوئیچ صلیبی XCKMR54D1 از اشنایدر (Telemecanique)، با بدنه زاماک فلزی و اهرم صلیبی ۶ میلیمتری، مجهز به ۴ کنتاکت Normally Closed با عملکرد کند و قطع مستقیم برای سیستمهای نیمهخودکار صنعتی است . این محصول با جریان ۳ آمپر، درجه حفاظت IP66، سه ورودی Pg13.5 و دمای کاری ۴۰- تا ۷۰ درجه، برای جرثقیلها، نوارنقالهها و محیطهای صنعتی سخت ایدهآل میباشد .
| درجه حفاظت : | IP66 |
|---|---|
| نوع اتصال : | پایانههای پیچی – ورودی Pg 13.5 |
| جنس بدنه : | Zamak (آلیاژ روی) |
| وزن : | 0.95 کیلوگرم |
19
نفر در حال مشاهده این محصول هستند!
- یک سال گارانتی
- 30 روز بازگشت وجه
روش های پرداخت:
توضیحات محصول
لیمیت سوئیچ صلیبی XCKMR54D1 محصولی از برند Telemecanique (اکنون بخشی از Schneider Electric) و متعلق به سری OsiSense XC است. این سوئیچ به طور ویژه برای کاربردهای جرثقیل و جابجایی مکانیکی (hoisting and mechanical handling) و محیطهای با تنشهای شدید طراحی شده است.
عملکرد این سوئیچ بر اساس مکانیزم کندعمل پلهای (Slow-break, staggered) بوده و با اعمال نیرو به عملگر صلیبی با دو میله مربعی فلزی به طول ۲۰۰ میلیمتر، کنتاکت داخلی تغییر وضعیت میدهد. ساختار کنتاکت آن شامل ۴ کنتاکت Normally Closed (NC) میباشد و دارای بازشوندگی اجباری (Positive opening) برای کنتاکتهای NC است که آن را برای کاربردهای ایمنی مناسب میسازد. بدنه از جنس Zamak (آلیاژ روی) ریختهگری شده است که مقاومت بالایی در برابر ضربه و شرایط سخت محیطی دارد. این سوئیچ با درجه حفاظت IP66 و محدوده دمایی ۴۰- تا ۷۰ درجه سانتیگراد، برای استفاده در محیطهای صنعتی سخت ایدهآل است.
مشخصات پایه محصول لیمیت سوئیچ صلیبی XCKMR54D1
- سازنده: Telemecanique (Schneider Electric)
- شناسه محصول: XCKMR54D1
- سری محصول: OsiSense XC
- نوع سوئیچ: لیمیت سوئیچ موقعیتیاب (Limit Switch)
- مکانیزم عملکرد: کندعمل پلهای (Slow-break, staggered)
- ساختار کنتاکت: 4NC
- جنس بدنه: Zamak (آلیاژ روی)
- وزن ناخالص: 0.95 کیلوگرم
نوع عملگر و عملکرد
- نوع عملگر: صلیبی با 2 میله مربعی فلزی (Stay put crossed rods)
- طول میلهها: ۲۰۰ میلیمتر
- نوع حرکت: خطی (Linear)
- نوع رویکرد: مستقیم (Direct)
- حداقل سرعت عمل: 0.02 متر بر دقیقه
- حداکثر سرعت عمل: 0.3 متر بر ثانیه
- حداقل نیروی عملیاتی: 38 نیوتن
- حداکثر جابجایی میله: ۱۴ میلیمتر (برای بازشوندگی اجباری)
مشخصات الکتریکی
- جریان حرارتی نامی (Ith): 10 آمپر
- ولتاژ عایقی نامی (Ui): 500 ولت
- ولتاژ ضربه نامی (Uimp): 6 کیلوولت
- جریان نامی (AC-15 در 240 ولت): 3 آمپر
- جریان نامی (DC-13 در 250 ولت): 0.27 آمپر
- جریان اتصال کوتاه (فیوز): 10 آمپر (نوع gG)
- بازشوندگی اجباری (Positive opening): دارد
مشخصات ایمنی و طول عمر
- عمر مکانیکی: ۱۰,۰۰۰,۰۰۰ سیکل
- عمر الکتریکی: ۵,۰۰۰,۰۰۰ سیکل (بار القایی DC-13)
- استانداردها: EN/IEC 60947-5-1, EN/IEC 60204-1, EN ISO 13849-1
- گواهینامهها: CCC, CSA
مشخصات ابعادی
- ابعاد (W×H×D): ۶۴ × ۹۵ × ۴۹ میلیمتر
- عرض: ۶۴ میلیمتر
- ارتفاع: ۹۵ میلیمتر
- عمق: ۴۹ میلیمتر
- قطر میلهها: ۴.۵ میلیمتر
مشخصات اتصال
- نوع اتصال: پایانههای پیچی (Screw-clamp terminals)
- ورودی کابل: ۱ عدد، رزوه Pg 13.5
- سطح مقطع هادی: 0.34 تا ۱.۵ میلیمتر مربع
مشخصات شرایط محیطی
- دمای محیط کاری: ۴۰- تا ۷۰+ درجه سانتیگراد
- دمای نگهداری: ۴۰- تا ۷۰+ درجه سانتیگراد
- درجه حفاظت (IP): IP66
- مقاومت در برابر شوک: ۶۸ گرم (طبق IEC 60068-2-27)
- مقاومت در برابر ارتعاش: ۹ گرم (۱۰ تا ۵۰۰ هرتز، طبق IEC 60068-2-6)
جدول خلاصه مشخصات فنی
| ویژگی | مقدار دقیق |
|---|---|
| سازنده | Telemecanique (Schneider Electric) |
| شناسه محصول | XCKMR54D1 |
| سری محصول | OsiSense XC |
| نوع عملگر | صلیبی با 2 میله مربعی فلزی (طول 200mm) |
| ساختار کنتاکت | 4NC |
| مکانیزم عملکرد | کندعمل پلهای (Slow-break staggered) |
| بازشوندگی اجباری | دارد |
| جنس بدنه | Zamak (آلیاژ روی) |
| جریان حرارتی نامی (Ith) | 10 آمپر |
| ولتاژ عایقی نامی (Ui) | 500 ولت |
| جریان نامی (AC-15 در 240V) | 3 آمپر |
| عمر مکانیکی | ۱۰,۰۰۰,۰۰۰ سیکل |
| عمر الکتریکی | ۵,۰۰۰,۰۰۰ سیکل |
| نیروی عملیاتی، حداقل | 38 نیوتن |
| دمای محیط کاری | ۴۰- تا ۷۰+ درجه سانتیگراد |
| درجه حفاظت (IP) | IP66 |
| ابعاد (W×H×D) | ۶۴ × ۹۵ × ۴۹ میلیمتر |
| وزن | 0.95 کیلوگرم |
| نوع اتصال | پایانههای پیچی – ورودی Pg 13.5 |
| گواهینامهها | CCC, CSA |
نتیجهگیری و جمعبندی
لیمیت سوئیچ صلیبی XCKMR54D1 از Telemecanique (Schneider Electric) یک سوئیچ موقعیتیاب با کیفیت بالا، بدنه مستحکم Zamak و عملکرد قابل اعتماد برای کاربردهای صنعتی سنگین، به ویژه جرثقیلها، معادن و متالورژی است. مکانیزم کندعمل پلهای، ساختار 4NC با بازشوندگی اجباری، جریان نامی ۳ آمپر، درجه حفاظت IP66 و محدوده دمایی گسترده ۴۰- تا ۷۰ درجه سانتیگراد از مشخصات کلیدی این محصول هستند. عملگر صلیبی با دو میله مربعی فلزی ۲۰۰ میلیمتری آن را برای کاربردهای خاص با حرکات خطی مستقیم مناسب ساخته است.
سوالات متداول درباره لیمیت سوئیچ صلیبی XCKMR54D1
آیا XCKMR54D1 برای کاربردهای ایمنی مناسب است؟
بله، این سوئیچ دارای بازشوندگی اجباری (Positive opening) برای کنتاکتهای NC مطابق با استاندارد EN/IEC 60947-5-1 میباشد که آن را برای کاربردهای ایمنی مناسب میسازد.
تفاوت XCKMR54D1 با XCKMR54D1H29 چیست؟
تفاوت اصلی در جنس بدنه و محدوده دمای کاری است. XCKMR54D1 دارای بدنه Zamak (آلیاژ روی) و دمای کاری ۴۰- تا ۷۰ درجه میباشد، در حالی که XCKMR54D1H29 دارای بدنه پلاستیکی و دمای کاری ۲۵- تا ۷۰ درجه است.
حداقل نیروی عملیاتی برای این سوئیچ چقدر است؟
حداقل نیروی عملیاتی برای این سوئیچ 38 نیوتن میباشد.
محدوده دمای کاری این محصول چقدر است؟
دمای محیط کاری از ۴۰- تا ۷۰+ درجه سانتیگراد میباشد.
چه گواهینامههایی برای این محصول صادر شده است؟
این محصول دارای گواهینامههای CCC و CSA میباشد.
