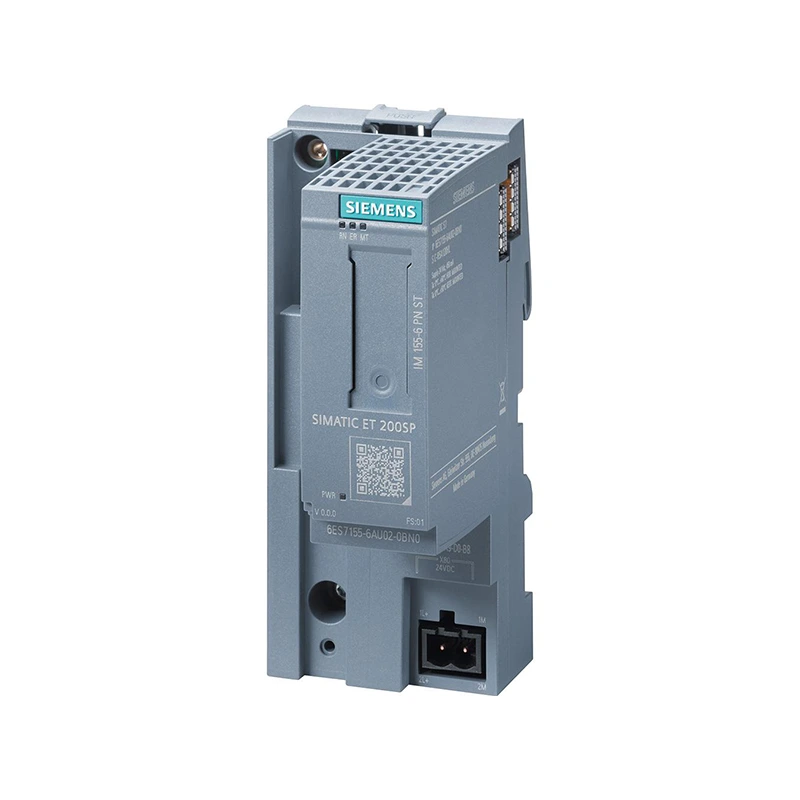

ماژول رابط پروفینت زیمنس مدل 6ES7155-6AU01-0BN0
ماژول رابط پروفینت زیمنس مدل 6ES7155-6AU01-0BN0 یک ماژول رابط استاندارد است که با پشتیبانی از حداکثر 32 ماژول I/O و 16 ماژول ET 200AL، اتصال شبکه PROFINET را برای سیستمهای نیمهخودکار صنعتی فراهم میکند . این محصول با قابلیت تعویض ماژول در حین کار (Multi Hot-Swapping)، دارای سوئیچ دوپورته داخلی و ولتاژ تغذیه ۲۴ ولت DC با جریان ۳۵۰ میلیآمپر میباشد .
| دمای کاری : | 0 تا 60 درجه سانتیگراد |
|---|---|
| کشور تولید : | آلمان |
| جنس بدنه : | پلاستیک صنعتی مقاوم |
| نوع نصب : | روی ریل DIN (DIN Rail) |
18
نفر در حال مشاهده این محصول هستند!
- یک سال گارانتی
- 30 روز بازگشت وجه
روش های پرداخت:
توضیحات محصول
ماژول رابط پروفینت زیمنس مدل 6ES7155-6AU01-0BN0 از برند معتبر آلمانی Siemens (زیمنس) و متعلق به سری SIMATIC ET 200SP است. این ماژول که با نام IM 155-6 PN ST (Standard) نیز شناخته میشود، یک رابط PROFINET برای اتصال سیستمهای ورودی/خروجی غیرمتمرکز (Distributed I/O) به شبکههای صنعتی است . این ماژول به عنوان سرپرست (Head) ایستگاههای ET 200SP عمل کرده و ارتباط بین کنترلکننده (PLC) و ماژولهای ورودی/خروجی را از طریق پروتکل PROFINET برقرار میکند .
از ویژگیهای کلیدی این ماژول میتوان به پشتیبانی از ۲ پورت PROFINET با سوئیچ داخلی، پشتیبانی از BusAdapter برای اتصالات فیزیکی متنوع (RJ45، FC و M12)، امکان تعویض ماژول در حین کار (Single Hot-Swap) و پشتیبانی از ماژولهای ایمنی (Fail-Safe) اشاره کرد .
مشخصات پایه محصول ماژول رابط پروفینت زیمنس مدل 6ES7155-6AU01-0BN0
- سازنده: Siemens (زیمنس، آلمان)
- شناسه محصول (MLFB): 6ES7155-6AU01-0BN0
- نوع محصول: IM 155-6 PN ST (ماژول رابط PROFINET)
- سری محصول: SIMATIC ET 200SP
- کشور سازنده: آلمان
- وزن خالص: ۰.۱۹۱ کیلوگرم
مشخصات فنی و سختافزاری
- نسخه سختافزار (HW): از FS03 به بالا
- نسخه میانافزار (Firmware): V4.2 (قابل ارتقاء)
- ولتاژ تغذیه: ۲۴ ولت DC (محدوده مجاز: ۱۹.۲ تا ۲۸.۸ ولت DC)
- مصرف جریان نامی: ۴۵۰ میلیآمپر
- حداکثر مصرف جریان: ۵۵۰ میلیآمپر
- جریان هجومی (Inrush): ۳.۷ آمپر
- تلفات توان (Typ.): ۱.۹ وات
- توان تغذیه به بکپلن باس: ۴.۵ وات
- زمان نگهداری ولتاژ (در صورت قطع برق): ۱۰ میلیثانیه
- تعداد پورتهای PROFINET: ۲ پورت (با سوئیچ داخلی)
- BusAdapter: قابل استفاده (انواع BA 2x RJ45, BA 2x FC, BA 2x M12)
- حداکثر تعداد ماژولهای ET 200SP: ۳۲ ماژول
- حداکثر تعداد ماژولهای ET 200AL: ۱۶ ماژول
- حداکثر تعداد Submodules: ۲۵۶
- حداکثر فضای آدرس (به ازای هر ماژول): ۲۵۶ بایت (ورودی/خروجی)
- حداکثر فضای آدرس (به ازای هر ایستگاه): ۵۱۲ بایت
- Hot-Swapping: Single Hot-Swap
- مد تبادل سیکرون (Isochronous Mode): خیر
پروتکلها و قابلیتهای ارتباطی
- پروتکلهای پشتیبانیشده: PROFINET IO-Device، ارتباطات باز IE (Open IE)
- IRT (Isochronous Real-Time): بله (۲۵۰ µs تا ۴ ms با گام ۱۲۵ µs)
- MRP (Media Redundancy Protocol): بله (به عنوان MRP-Client)
- PROFIenergy: بله
- Shared Device: بله (حداکثر ۲ کنترلکننده IO)
- ارسال ترجیحی (Prioritized Startup): بله
- کنترل از طریق Data Record: بله
مشخصات فیزیکی و محیطی
- جنس: پلاستیک صنعتی مقاوم
- دمای محیط کاری: ۰ تا ۶۰ درجه سانتیگراد
- نوع نصب: روی ریل DIN (DIN Rail)
- حفاظت در برابر قطبیت معکوس: بله
- حفاظت در برابر اتصال کوتاه: بله
- گواهینامهها: CE, UL, RoHS
- کدهای شناسایی: EAN 4047623408147, UPC 804766528835
- گروه قیمت: 2AP
جدول خلاصه مشخصات فنی
| ویژگی | مقدار دقیق |
|---|---|
| سازنده | Siemens |
| شناسه محصول | 6ES7155-6AU01-0BN0 |
| نوع محصول | IM 155-6 PN ST (ماژول رابط PROFINET) |
| ولتاژ تغذیه | ۲۴ ولت DC (۱۹.۲-۲۸.۸ ولت) |
| مصرف جریان نامی | ۴۵۰ میلیآمپر |
| تلفات توان (Typ.) | ۱.۹ وات |
| تعداد پورتهای PROFINET | ۲ پورت (با سوئیچ داخلی) |
| BusAdapter | قابل استفاده (RJ45, FC, M12) |
| حداکثر تعداد ماژولهای ET 200SP | ۳۲ |
| حداکثر فضای آدرس (به ازای هر ایستگاه) | ۵۱۲ بایت |
| IRT | بله |
| MRP | بله (MRP-Client) |
| Shared Device | بله (حداکثر ۲ کنترلکننده) |
| Hot-Swapping | Single Hot-Swap |
| دمای محیط کاری | ۰ تا ۶۰ درجه سانتیگراد |
| وزن | ۰.۱۹۱ کیلوگرم |
| وضعیت تولید | متوقف شده (جانشین: 6ES7155-6AU02-0BN0) |
نتیجهگیری و جمعبندی
ماژول رابط پروفینت زیمنس مدل 6ES7155-6AU01-0BN0 یک محصول باکیفیت و استاندارد برای اتصال سیستمهای I/O غیرمتمرکز ET 200SP به شبکههای PROFINET است. پشتیبانی از ۲ پورت PROFINET با سوئیچ داخلی، IRT، MRP، Shared Device و Single Hot-Swap از ویژگیهای کلیدی این محصول هستند . این ماژول با قابلیت نصب BusAdapterهای متنوع، انعطافپذیری بالایی در اتصالات فیزیکی فراهم میکند و برای کاربردهای صنعتی با نیاز به ارتباط سریع و مطمئن مناسب است .
سوالات متداول درباره ماژول رابط پروفینت زیمنس مدل 6ES7155-6AU01-0BN0
این ماژول برای چه سیستمی طراحی شده است؟
این ماژول برای سیستم SIMATIC ET 200SP طراحی شده است و به عنوان رابط (Head Module) برای اتصال ایستگاههای I/O غیرمتمرکز به شبکه PROFINET عمل میکند .
حداکثر تعداد ماژولهای ورودی/خروجی قابل اتصال به این ماژول چقدر است؟
این ماژول میتواند حداکثر ۳۲ ماژول ET 200SP و ۱۶ ماژول ET 200AL را پشتیبانی کند . همچنین تا ۲۵۶ Submodule قابل پیکربندی است .
آیا این ماژول از تعویض ماژول در حین کار (Hot-Swap) پشتیبانی میکند؟
بله، این ماژول از Single Hot-Swap پشتیبانی میکند، به این معنی که میتوان یک ماژول I/O را بدون قطع برق کل ایستگاه تعویض کرد . نسخههای جدیدتر (6ES7155-6AU02-0BN0) از Multi Hot-Swap پشتیبانی میکنند .
آیا این ماژول از ماژولهای ایمنی (Fail-Safe) پشتیبانی میکند؟
بله، این ماژول با ماژولهای ایمنی (F-modules) ET 200SP سازگار است و میتوان از آن در کاربردهای ایمنی استفاده کرد .
آیا این ماژول از BusAdapter پشتیبانی میکند؟
بله، این ماژول دارای یک شکاف برای BusAdapter است که امکان اتصال با انواع کانکتورهای RJ45، FC و M12 را فراهم میکند .
آیا این محصول در بازار ایران موجود است؟
با توجه به توقف تولید این مدل، موجودی آن در بازار محدود است. با این حال، ممکن است برخی از فروشندگان قطعات یدکی و تجهیزات اتوماسیون صنعتی این محصول را بهصورت موجودی انبار داشته باشند. برای پروژههای جدید، استفاده از جانشینهای آن توصیه میشود .
