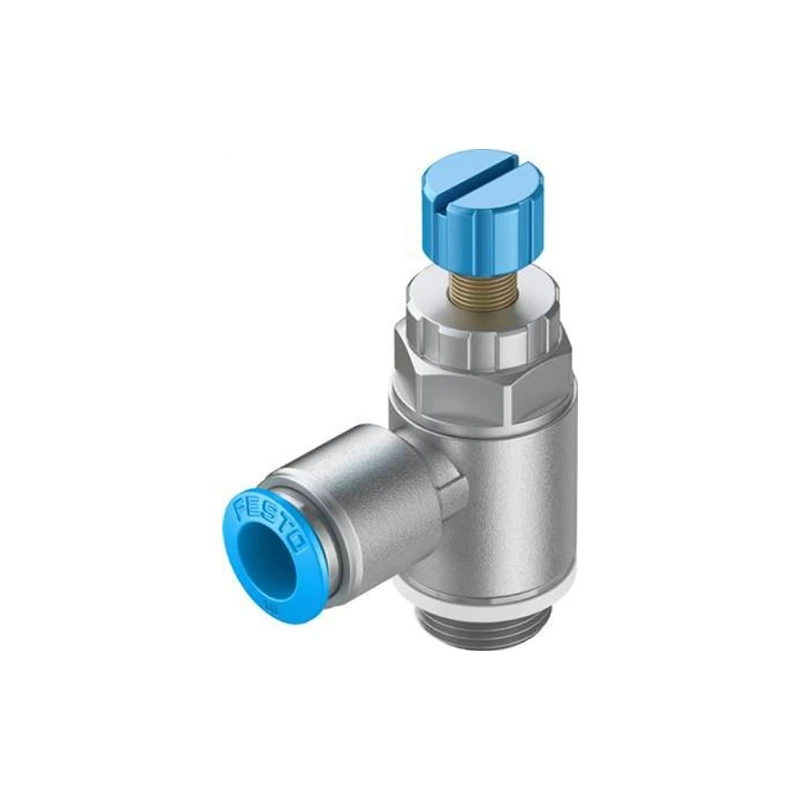

فلو کنترل سرجکی فستو GRLA-3/8-QS-10-RS-D

فلو کنترل سرجکی فستو GRLA-3/8-QS-10-RS-D (با شماره سفارش 534343) از برند معتبر آلمانی Festo (فستو) یک شیر کنترل جریان دقیق با عملکرد یک‌طرفه برای کنترل سرعت حرکت پیستون سیلندرهای پنوماتیک است. این شیر که با نام سرجکی نیز شناخته می‌شود، با تنظیم جریان هوای خروجی (Exhaust Air)، سرعت حرکت رفت و برگشت سیلندر را کنترل می‌کند.

ویژگی برجسته این مدل، عملکرد یک‌طرفه (One-way) است که به آن امکان می‌دهد جریان هوا را در یک جهت تنظیم کند و در جهت مخالف به‌صورت آزاد عبور دهد. این قابلیت برای کنترل دقیق سرعت در یک جهت حرکت و برگشت سریع در جهت دیگر بسیار مؤثر است. مدل GRLA-3/8-QS-10-RS-D با اتصال QS-10 (مشتری ۱۰ میلی‌متری) با قابلیت چرخش ۳۶۰ درجه (Rotary Swivel) در سمت ورودی و رزوه G3/8 در سمت خروجی، برای کاربردهای صنعتی با نیاز به دبی بسیار بالا، لوله‌های با قطر ۱۰ میلی‌متر، نصب آسان و انعطاف‌پذیری در جهت‌یابی اتصالات مناسب است.

مشخصات پایه محصول فلو کنترل سرجکی فستو GRLA-3/8-QS-10-RS-D

• سازنده: Festo (فستو، آلمان)
• شناسه محصول: GRLA-3/8-QS-10-RS-D
• شماره سفارش (Order No.): 534343
• GTIN: 4052568086848
• سری محصول: GRLA
• نوع محصول: شیر کنترل جریان یک‌طرفه (One-way Flow Control Valve)
• نوع عملکرد: کنترل جریان هوای خروجی (Exhaust Air)

مشخصات دبی و فشار

• دبی اسمی (در جهت کنترل): ۹۰۰ لیتر بر دقیقه (در ۶ بار)
• دبی اسمی (در جهت برگشت آزاد): ۵۴۰ تا ۹۷۵ لیتر بر دقیقه
• دبی استاندارد (در جهت کنترل ۶ → ۰ بار): ۱۴۰۰ لیتر بر دقیقه
• دبی استاندارد (در جهت برگشت آزاد ۶ → ۰ بار): ۱۱۶۰ تا ۱۶۲۰ لیتر بر دقیقه
• فشار کاری: ۰.۲ تا ۱۰ بار
• فشار کاری در کل محدوده دمایی: ۰.۲ تا ۱۰ بار

مشخصات اتصالات و ابعاد

• اتصال پورت ۱ (ورودی): QS-10 (مشتری ۱۰ میلی‌متری) با قابلیت چرخش ۳۶۰ درجه (Rotary Swivel)
• اتصال پورت ۲ (خروجی): رزوه G3/8 (نر)
• نوع نصب: پیچی (Screw-in)
• موقعیت نصب: دلخواه (Any)
• گشتاور سفت‌کاری نامی: ۱۰ نیوتن‌متر
• وزن محصول: ۷۲ گرم
• طول (بدون اتصالات): ۵۲ میلی‌متر (تقریبی)

مشخصات مواد و جنس

• جنس رزوه (خروجی): آلیاژ آلومینیوم (آنودایز شده)
• جنس مهره تنظیم: آلیاژ آلومینیوم (آنودایز شده)
• جنس پیچ تنظیم: فولاد ضدزنگ آلیاژی (High-alloy stainless steel)
• جنس حلقه آزادسازی: POM
• جنس اتصال چرخان: روی دایکاست
• جنس آب‌بندی: NBR
• توجه به مواد: مطابق با RoHS
• LABS (PWIS) Conformity: VDMA24364-B1/B2-L
• کلاس اتاق تمیز: کلاس ۴ مطابق با ISO 14644-1
• فاقد مس و تفلون: بله

مشخصات محیطی

• دمای محیط کاری: ۱۰- تا ۶۰+ درجه سانتی‌گراد
• دمای سیال: ۱۰- تا ۶۰+ درجه سانتی‌گراد
• دمای نگهداری: ۱۰- تا ۴۰+ درجه سانتی‌گراد
• سیال کاری: هوای فشرده مطابق با ISO 8573-1:2010 [7:4:4]
• تأمین روغن: امکان‌پذیر (در صورت استفاده، نیاز به روغن‌کاری مداوم دارد)
• طبقه‌بندی دریایی: مطابق با گواهینامه (Germanischer Lloyd)

قابلیت‌های کلیدی

• تنظیم دبی: با پیچ دستگیره‌دار (Knurled Screw)
• عملکرد: یک‌طرفه (کنترل جریان در یک جهت، برگشت آزاد در جهت دیگر)
• ساختار: ترکیب شیر گلوگاه و شیر یک‌طرفه
• نوع اتصال: اتصال سریع QS (Push-in) با حلقه قفل‌کننده و آب‌بندی‌های یکپارچه
• قابلیت چرخش: امکان چرخش ۳۶۰ درجه پس از نصب (بسیار مناسب برای فضاهای محدود و تنظیم جهت لوله)
• کشور سازنده: آلمان (DE)
• کد تعرفه گمرکی: 84812090

جدول خلاصه مشخصات فنی

نتیجه‌گیری و جمع‌بندی

فلو کنترل سرجکی فستو GRLA-3/8-QS-10-RS-D یک محصول باکیفیت و استاندارد برای کنترل دقیق سرعت حرکت سیلندرهای پنوماتیک با نیاز به دبی بسیار بالا و اتصال لوله‌های ۱۰ میلی‌متری است. دبی ۹۰۰ لیتر بر دقیقه، فشار کاری ۰.۲ تا ۱۰ بار، اتصال QS-10 با قابلیت چرخش ۳۶۰ درجه و G3/8، وزن ۷۲ گرم و عملکرد یک‌طرفه از ویژگی‌های کلیدی این محصول هستند.

تفاوت اصلی این مدل با GRLA-3/8-QS-10-D، وجود اتصال چرخان (Rotary Swivel) در سمت ورودی است که امکان چرخش ۳۶۰ درجه پس از نصب را فراهم می‌کند. این ویژگی برای فضاهای محدود و کاربردهایی که نیاز به تنظیم جهت لوله دارند، بسیار ارزشمند است. سایر مشخصات فنی مانند دبی، فشار و ابعاد در هر دو مدل یکسان است.

این شیر با طراحی جمع‌وجور، اتصال سریع QS و قابلیت چرخش، گزینه‌ای ایده‌آل برای صنایع بسته‌بندی، خودروسازی، خطوط تولید و ماشین‌آلات صنعتی با نیاز به دبی بسیار بالا، نصب آسان و انعطاف‌پذیری بالا است. برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.

سوالات متداول درباره فلو کنترل سرجکی فستو GRLA-3/8-QS-10-RS-D

تفاوت این مدل با GRLA-3/8-QS-10-D چیست؟

تفاوت اصلی در نوع اتصال ورودی است. این مدل (GRLA-3/8-QS-10-RS-D) دارای اتصال چرخان (Rotary Swivel) در سمت ورودی QS-10 است که امکان چرخش ۳۶۰ درجه را پس از نصب فراهم می‌کند، در حالی که مدل GRLA-3/8-QS-10-D دارای اتصال ثابت (بدون قابلیت چرخش) است. سایر مشخصات فنی مانند دبی، فشار، وزن و ابعاد در هر دو مدل یکسان است.

نوع عملکرد این فلو کنترل چیست؟

این شیر از نوع یک‌طرفه (One-way) است که به آن امکان می‌دهد جریان هوا را در یک جهت (جهت کنترل) تنظیم کند و در جهت مخالف به‌صورت آزاد عبور دهد.

حداکثر دبی این فلو کنترل چقدر است؟

حداکثر دبی اسمی در جهت کنترل ۹۰۰ لیتر بر دقیقه (در ۶ بار) است.

نوع اتصال این فلو کنترل چیست؟

این فلو کنترل دارای اتصال QS-10 (مشتری ۱۰ میلی‌متری) با قابلیت چرخش (Rotary Swivel) در سمت ورودی و رزوه G3/8 در سمت خروجی است.

این شیر برای چه فشار کاری مناسب است؟

این شیر برای فشار کاری ۰.۲ تا ۱۰ بار مناسب است.

آیا این محصول در بازار ایران موجود است؟

بله، این شیر از طریق نمایندگی‌های رسمی Festo و فروشندگان تجهیزات پنوماتیک در ایران قابل تهیه است.
