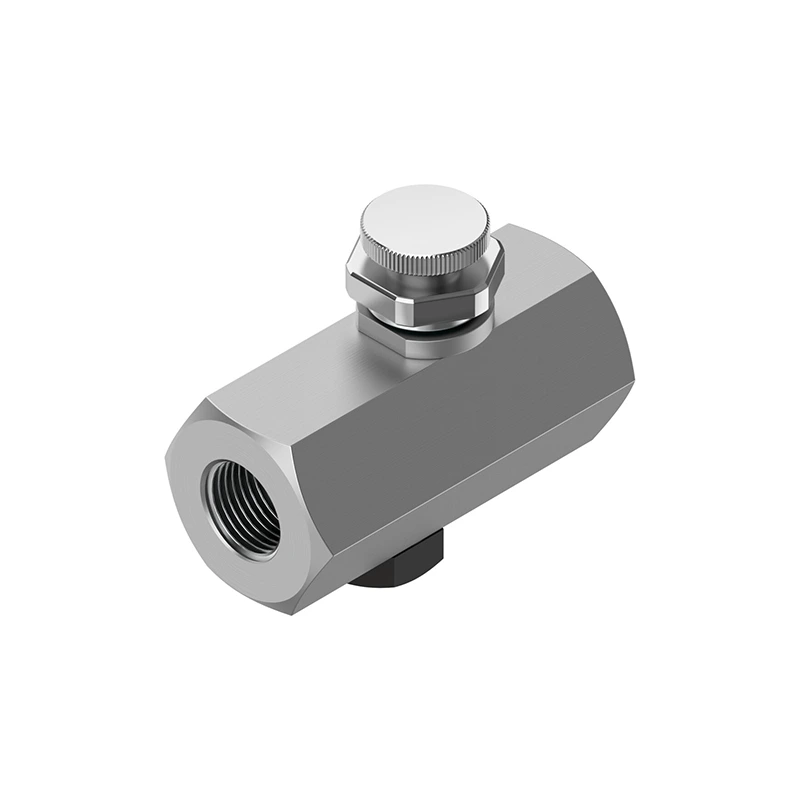

فلو کنترل سرجکی فستو GR-1/4

فلو کنترل سرجکی فستو GR-1/4 (با شماره سفارش 2101) از برند معتبر آلمانی Festo (فستو) یک شیر کنترل جریان دقیق با عملکرد یک‌طرفه برای کنترل سرعت حرکت پیستون سیلندرهای پنوماتیک است . این شیر که با نام سرجکی نیز شناخته می‌شود، با تنظیم جریان هوای خروجی (Exhaust Air)، سرعت حرکت رفت و برگشت سیلندر را کنترل می‌کند.

ویژگی برجسته این مدل، عملکرد یک‌طرفه (One-way) است که به آن امکان می‌دهد جریان هوا را در یک جهت تنظیم کند و در جهت مخالف به‌صورت آزاد عبور دهد . این قابلیت برای کنترل دقیق سرعت در یک جهت حرکت و برگشت سریع در جهت دیگر بسیار مؤثر است. مدل GR-1/4 با اتصال G1/4 در هر دو سمت ورودی و خروجی، برای کاربردهای صنعتی با نیاز به دبی متوسط و اتصالات استاندارد مناسب است .

مشخصات پایه محصول فلو کنترل سرجکی فستو GR-1/4

• سازنده: Festo (فستو، آلمان)
• شناسه محصول: GR-1/4
• شماره سفارش (Order No.): 2101
• سری محصول: GR
• نوع محصول: شیر کنترل جریان یک‌طرفه (One-way Flow Control Valve)
• نوع عملکرد: کنترل جریان هوای خروجی (Exhaust Air)
• وزن محصول: ۸۰ گرم
• کشور سازنده: هند (IN)
• کد تعرفه گمرکی: 84812090

مشخصات دبی و فشار

• دبی استاندارد (در جهت کنترل): ۳۷۰ لیتر بر دقیقه
• دبی استاندارد (در جهت برگشت آزاد): ۱۵۰ لیتر بر دقیقه
• دبی استاندارد (در جهت کنترل ۶ → ۰ بار): ۵۷۰ لیتر بر دقیقه
• دبی استاندارد (در جهت برگشت آزاد ۶ → ۰ بار): ۳۴۰ لیتر بر دقیقه
• فشار کاری: ۰.۵ تا ۱۰ بار (۵۰ کیلوپاسکال تا ۱ مگاپاسکال)
• دمای محیط کاری: ۲۰- تا ۷۵+ درجه سانتی‌گراد
• دمای سیال: ۲۰- تا ۷۵+ درجه سانتی‌گراد

مشخصات اتصالات و ابعاد

• اتصال پورت ۱ (ورودی): رزوه G1/4 (مادگی – Female)
• اتصال پورت ۲ (خروجی): رزوه G1/4 (مادگی – Female)
• نوع نصب: خطی (Line Installation)
• موقعیت نصب: دلخواه (Any)
• عنصر تنظیم: پیچ دستگیره‌دار (Knurled Screw)

مشخصات مواد و جنس

• جنس بدنه: آلیاژ آلومینیوم (Wrought Aluminum Alloy)
• جنس مهره تنظیم: فولاد (روی‌اندود شده – Steel, Galvanized)
• جنس آب‌بندی: NBR (نیتریل)
• توجه به مواد: مطابق با RoHS
• LABS (PWIS) Conformity: VDMA24364-B1/B2-L

مشخصات محیطی و گواهینامه‌ها

• سیال کاری: هوای فشرده مطابق با ISO 8573-1:2010 [7:–]
• تأمین روغن: امکان‌پذیر (در صورت استفاده، نیاز به روغن‌کاری مداوم دارد)
• محافظت در برابر انفجار (ATEX):
  • Zone 1 (ATEX)
  • Zone 2 (ATEX)
  • Zone 21 (ATEX)
  • Zone 22 (ATEX)

قابلیت‌های کلیدی

• تنظیم دبی: با پیچ دستگیره‌دار (Knurled Screw)
• عملکرد: یک‌طرفه (کنترل جریان در یک جهت، برگشت آزاد در جهت دیگر)
• ساختار: ترکیب شیر گلوگاه و شیر یک‌طرفه
• قابلیت نصب: نصب مستقیم روی سیلندر یا پورت خروجی

جدول خلاصه مشخصات فنی

نتیجه‌گیری و جمع‌بندی

فلو کنترل سرجکی فستو GR-1/4 یک محصول باکیفیت و استاندارد برای کنترل دقیق سرعت حرکت سیلندرهای پنوماتیک با نیاز به دبی متوسط و اتصالات استاندارد G1/4 است. دبی ۳۷۰ لیتر بر دقیقه در جهت کنترل، فشار کاری ۰.۵ تا ۱۰ بار، وزن ۸۰ گرم، بدنه آلیاژ آلومینیوم و عملکرد یک‌طرفه از ویژگی‌های کلیدی این محصول هستند .

این شیر با طراحی جمع‌وجور و قابلیت نصب آسان، گزینه‌ای ایده‌آل برای صنایع بسته‌بندی، خودروسازی، خطوط تولید و ماشین‌آلات صنعتی با نیاز به کنترل سرعت دقیق و دبی متوسط است. همچنین وجود گواهینامه ATEX (Zone 1, 2, 21, 22) آن را برای محیط‌های دارای خطر انفجار نیز مناسب می‌سازد . برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.

سوالات متداول درباره فلو کنترل سرجکی فستو GR-1/4

نوع عملکرد این فلو کنترل چیست؟

این شیر از نوع یک‌طرفه (One-way) است که به آن امکان می‌دهد جریان هوا را در یک جهت (جهت کنترل) تنظیم کند و در جهت مخالف به‌صورت آزاد عبور دهد .

حداکثر دبی این فلو کنترل چقدر است؟

حداکثر دبی استاندارد در جهت کنترل ۳۷۰ لیتر بر دقیقه و در جهت برگشت آزاد ۱۵۰ لیتر بر دقیقه است .

نوع اتصال این فلو کنترل چیست؟

این فلو کنترل دارای اتصال G1/4 (مادگی) در هر دو سمت ورودی و خروجی است .

این شیر برای چه فشار کاری مناسب است؟

این شیر برای فشار کاری ۰.۵ تا ۱۰ بار مناسب است .

آیا این شیر برای محیط‌های با خطر انفجار مناسب است؟

بله، این شیر دارای گواهینامه ATEX (Zone 1, 2, 21, 22) است و برای استفاده در مناطق دارای خطر انفجار مناسب می‌باشد .

آیا این محصول در بازار ایران موجود است؟

بله، این شیر از طریق نمایندگی‌های رسمی Festo و فروشندگان تجهیزات پنوماتیک در ایران قابل تهیه است.
