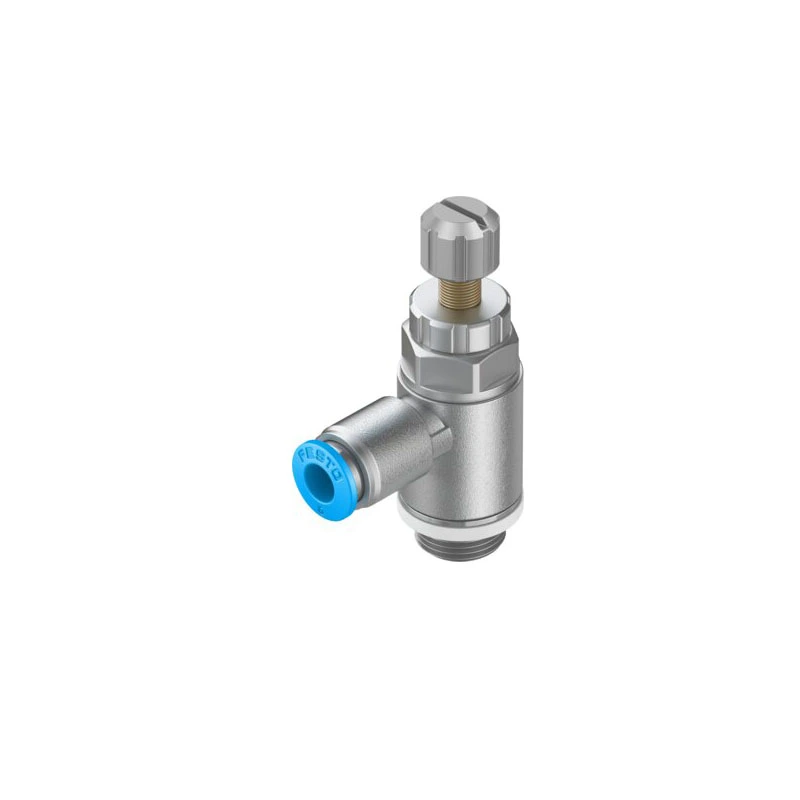

فلو کنترل سرجکیGRLA-1/4-QS-8-RS-D

فلو کنترل سرجکیGRLA-1/4-QS-8-RS-D با شماره سفارش 534339 یک شیر کنترل جریان یک‌طرفه از برند معتبر آلمانی Festo است. این محصول از سری GRLA می‌باشد که برای کنترل سرعت حرکت پیستون در سیلندرهای پنوماتیک طراحی شده است.

عملکرد این شیر به صورت کنترل جریان خروجی بوده و در مسیر تخلیه هوا نصب می‌شود. با تنظیم میزان هوای خروجی، سرعت حرکت سیلندر کنترل می‌شود در حالی که جریان ورودی بدون محدودیت عبور می‌کند. این روش کنترل باعث حرکت نرم و پایدار سیلندر حتی در شرایط بار متغیر می‌شود. شیر دارای دستگیره

آجدار به همراه مهره قفل‌شونده است که تنظیم دقیق و تثبیت تنظیمات را امکان‌پذیر می‌سازد.
طراحی فلزی مقاوم، امکان چرخش ۳۶۰ درجه پس از نصب و اتصال سریع QS از ویژگی‌های برجسته این محصول است.

مشخصات پایه محصول فلو کنترل سرجکیGRLA-1/4-QS-8-RS-D

• سازنده: Festo SE & Co. KG
• شناسه محصول: GRLA-1/4-QS-8-RS-D
• شماره سفارش: 534339
• سری محصول: GRLA
• کشور تولید: آلمان

عملکرد و ویژگی‌های اصلی

• عملکرد شیر: کنترل جریان یک‌طرفه
• نوع کنترل: کنترل جریان خروجی
• عنصر تنظیم: دستگیره آجدار با مهره قفل‌شونده
• جهت تنظیم: با پیچگوشتی یا دست
• قابلیت چرخش: ۳۶۰ درجه حول محور رزوه پس از نصب
• موقعیت نصب: هر موقعیتی

مشخصات فلو کنترل سرجکیGRLA-1/4-QS-8-RS-D

• وظیفه شیر: کنترل جریان یک‌طرفه با قابلیت غیربازگشتی
• محدوده فشار کاری: 0.2 تا 10 بار
• دبی اسمی در جهت تنظیم: 475 لیتر در دقیقه در فشار 6 بار
• دبی اسمی در جهت غیربازگشتی: 325 تا 500 لیتر در دقیقه
• دبی استاندارد در جهت تنظیم: 720 لیتر در دقیقه
• دبی استاندارد در جهت غیربازگشتی: 610 تا 760 لیتر در دقیقه
• نوع سیال: هوای فشرده مطابق با ISO 8573-1:2010 کلاس 7:4:4
• روغن‌کاری: عملکرد با روغن کاری امکان‌پذیر است. در صورت استفاده، باید روغن‌کاری ادامه یابد.
• دمای محیط کاری: 10- تا 60 درجه سانتی‌گراد
• دمای سیال: 10- تا 60 درجه سانتی‌گراد
• دمای نگهداری: 10- تا 40 درجه سانتی‌گراد

مشخصات اتصالات

• اتصال پنوماتیک پورت ۱ (ورودی): QS-8 برای لوله ۸ میلی‌متری
• اتصال پنوماتیک پورت ۲ (خروجی): G1/4 نر
• نوع رزوه: BSPP
• حداکثر گشتاور سفت‌کردن: 5 نیوتن‌متر

مشخصات مکانیکی و فیزیکی

• وزن: 50 گرم
• جنس بدنه: آلیاژ آلومینیوم فرفورژه، آندایز شده
• جنس سر دستگیره: آلیاژ آلومینیوم فرفورژه، آندایز شده
• جنس اتصال چرخان: روی دایکاست
• جنس پیچ تنظیم: فولاد ضدزنگ آلیاژی
• جنس آب‌بندی: NBR
• جنس حلقه آزادکننده: POM
• نوع نصب: پیچ‌شونده با رزوه خارجی

استانداردها و گواهینامه‌ها

• کلاس مقاومت در برابر خوردگی: CRC 2
• مطابقت با LABS: VDMA24364-B1/B2-L
• کلاس تمیزی اتاق تمیز: کلاس ۴ مطابق با ISO 14644-1
• گواهینامه RoHS: عاری از مواد ممنوعه

جدول خلاصه مشخصات فنی فلو کنترل سرجکیGRLA-1/4-QS-8-RS-D

نتیجه‌گیری و جمع‌بندی

فلو کنترل سرجکیGRLA-1/4-QS-8-RS-D با شماره سفارش 534339 از Festo یک شیر کنترل جریان دقیق و قابل اعتماد از سری GRLA است. عملکرد یک‌طرفه با کنترل خروجی، اتصالات ترکیبی G1/4 و QS-8، محدوده فشار کاری 0.2 تا 10 بار و دبی 475 لیتر در دقیقه از مشخصات کلیدی این محصول هستند. دستگیره آجدار با مهره قفل‌شونده، قابلیت چرخش ۳۶۰ درجه و طراحی فلزی مقاوم از ویژگی‌های برجسته آن محسوب می‌شود. این محصول برای کنترل سرعت سیلندرهای پنوماتیک در صنایع خودروسازی، بسته‌بندی، ماشین‌آلات صنعتی و خطوط تولید مناسب است. برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.

سوال ۱: تفاوت بین کنترل جریان ورودی و خروجی چیست؟

این شیر از نوع کنترل جریان خروجی است. در کنترل خروجی، شیر در مسیر تخلیه سیلندر نصب می‌شود و سرعت حرکت توسط میزان هوای خروجی کنترل می‌گردد. این روش نسبت به کنترل ورودی پایداری بیشتری در برابر نوسانات بار دارد.

سوال ۲: آیا این شیر برای لوله‌های ۸ میلی‌متری مناسب است؟

بله، اتصال پورت ورودی از نوع QS-8 است که مخصوص لوله‌های پنوماتیک با قطر خارجی ۸ میلی‌متر طراحی شده است.

سوال ۳: آیا می‌توان تنظیمات شیر را قفل کرد؟

بله، این شیر دارای مهره قفل‌شونده روی دستگیره آجدار است که پس از تنظیم دقیق، با سفت کردن مهره، تنظیمات تثبیت می‌شود.

سوال ۴: محدوده دمای کاری این محصول چقدر است؟

دمای محیط کاری و دمای سیال هر دو از 10- تا 60 درجه سانتی‌گراد می‌باشد.

سوال ۵: آیا بدنه شیر قابلیت چرخش پس از نصب را دارد؟

بله، این شیر دارای اتصال چرخان است که پس از نصب و سفت کردن روی رزوه، بدنه شیر تا ۳۶۰ درجه حول محور قابل چرخش می‌باشد.

سوال ۶: حداکثر دبی عبوری از این شیر چقدر است؟

در جهت تنظیم (کنترل خروجی)، دبی اسمی 475 لیتر در دقیقه در فشار 6 بار می‌باشد.

سوال ۷: آیا این شیر برای استفاده در محیط‌های با رطوبت بالا مناسب است؟

با توجه به کلاس مقاومت در برابر خوردگی CRC 2، این شیر برای محیط‌های با استرس خوردگی متوسط مانند رطوبت بالا و تراکم مناسب است.

سوال ۸: جنس بدنه این شیر از چیست؟

بدنه از آلیاژ آلومینیوم فرفورژه ساخته شده و با فرایند آندایزینگ در برابر خوردگی مقاوم شده است.
