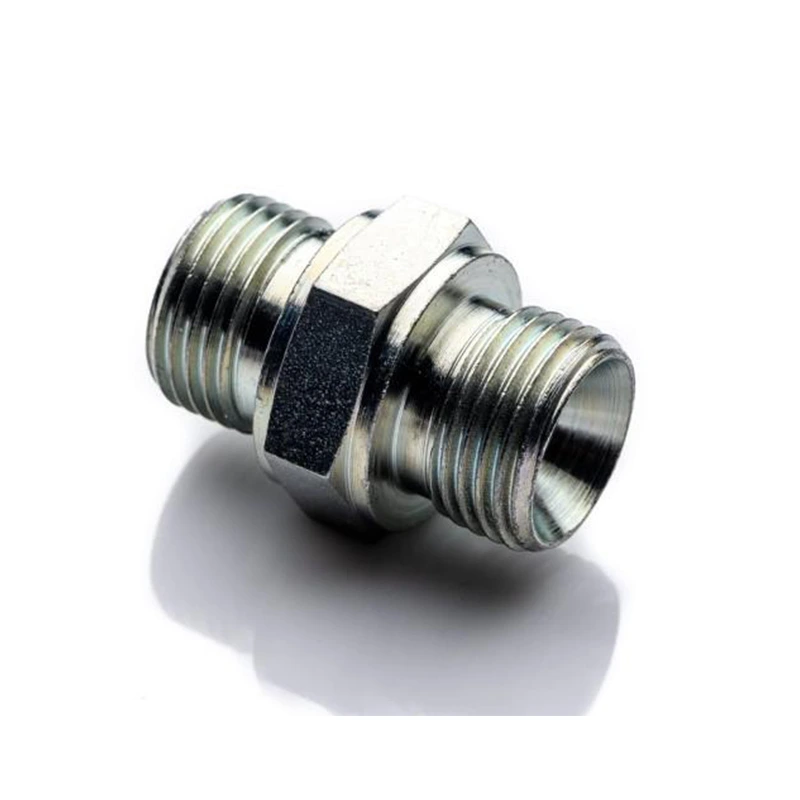

روپیچ توپیچ هیدرولیک 1 اینچ

روپیچ توپیچ هیدرولیک 1 اینچ یا اتصال چرخان (Rotary Union / Swivel Joint)، یک قطعه دقیق و حیاتی در سیستم‌های هیدرولیک است که امکان انتقال سیال (روغن هیدرولیک) را بین یک بخش ثابت و یک بخش چرخان فراهم می‌کند. این اتصالات که با نام‌هایی مانند روتاری یونیون نیز شناخته می‌شوند، برای کاربردهایی مانند جرثقیل‌ها، بیل‌های مکانیکی، ربات‌های صنعتی، خطوط تولید، ماشین‌آلات راه‌سازی و سیستم‌های دوار صنعتی که نیاز به انتقال فشار سیال در حین چرخش دارند، ضروری هستند.

سایز 1 اینچ یکی از رایج‌ترین و پرکاربردترین سایزهای این اتصالات در صنایع سنگین است و در مدل‌های مختلف با فشارهای کاری متفاوت توسط برندهای معتبری مانند FT Pro، Deublin و Landefeld تولید می‌شود.

1. روپیچ توپیچ FT Pro Hydraulic In-line Rotary Coupling

• سازنده: FT Pro
• سایز اتصال: 1 اینچ BSPP (هر دو طرف)
• حداکثر فشار کاری: ۲۸۰ بار
• حداکثر دور (RPM): ۲۳۰
• حداکثر دبی (جریان): ۱۵۰ لیتر بر دقیقه
• دمای کاری: ۴۰- تا ۱۰۶+ درجه سانتی‌گراد
• جنس بدنه: فولاد کربنی (Carbon Steel)
• نوع رزوه: BSPP (هر دو طرف مادگی)

2. روپیچ توپیچ Deublin Low-Speed Rotary Union – مدل 21-001-109

• سازنده: Deublin (دوبلین، آمریکا)
• سایز اتصال روتور (Rotor): 1″ – 14 UNS RH
• سایز اتصال محفظه (Housing): 1/2″ – 14 NPT
• حداکثر فشار روغن هیدرولیک: ۲۰۷ بار (۳۰۰۰ psi)
• حداکثر دبی هوا: ۴۲۴۷ لیتر بر دقیقه
• حداکثر دمای کاری (هیدرولیک و هوا): ۱۲۱ درجه سانتی‌گراد
• وزن: حدود ۱.۱۳ کیلوگرم (۲.۵ پوند)
• کاربرد: روغن هیدرولیک، هوا و خلأ (Low-Speed)
• جنس بدنه: آلومینیوم (روتور: فولاد نیکل‌اندود)

3. روپیچ توپیچ زاویه‌دار (High Pressure Angle Swivel Joint) – مدل DREHW 10 HD

• سازنده: Landefeld (آلمان)
• سایز اتصال: G 1″ (هر دو طرف)
• حداکثر فشار کاری: ۲۵۰ بار
• دمای کاری: ۳۰- تا ۱۰۰+ درجه سانتی‌گراد
• قطر اسمی (DN): ۱۹ میلی‌متر
• وزن: ۱.۳ کیلوگرم
• جنس بدنه: فولاد با روکش روی (Zinc-plated steel)
• سیال مجاز: روغن هیدرولیک یا هوای فشرده روغنی

4. روپیچ توپیچ دو کاناله (Double Passage)

• سازنده: V.K. Engineering Works
• سایز اتصال: 1 اینچ
• تعداد کانال: ۲ کانال مجزا (۲ ورودی و ۲ خروجی)
• حداکثر فشار کاری: ۲۸۰ بار
• حداکثر دور (RPM): ۶۰
• حداکثر دمای کاری: ۸۰ درجه سانتی‌گراد
• جنس بدنه: فولاد نرم (Mild Steel)
• ویژگی خاص: مناسب برای انتقال دو سیال مجزا یا مدار رفت و برگشت

جدول خلاصه مشخصات فنی (مدل‌های مختلف 1 اینچ)

نتیجه‌گیری و جمع‌بندی

روپیچ توپیچ هیدرولیک 1 اینچ یک قطعه کلیدی و پرکاربرد در سیستم‌های هیدرولیک دوار و ماشین‌آلات سنگین است. انتخاب مدل مناسب به عواملی مانند فشار کاری، دور چرخش، نوع سیال، دمای کاری و تعداد کانال‌های مورد نیاز بستگی دارد. برندهای معتبری مانند FT Pro، Deublin و Landefeld محصولات متنوعی با فشارهای کاری مختلف (از ۲۰۰ تا ۲۸۰ بار) و در دو نوع تک‌کاناله (Monoflow) و دوکاناله (Double Passage) ارائه می‌دهند.

برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.

سوالات متداول درباره روپیچ توپیچ هیدرولیک 1 اینچ

روپیچ توپیچ (Rotary Union) چه کاربردی دارد؟

این قطعه برای انتقال روغن هیدرولیک یا سایر سیالات تحت فشار از یک بخش ثابت به یک بخش چرخان (مانند محور جرثقیل، بوم بیل مکانیکی، یا ربات صنعتی) استفاده می‌شود.

تفاوت بین اتصال 1 اینچ BSPP و NPT چیست؟

BSPP (رزوه استاندارد بریتانیا با آب‌بندی حلقه‌ای) و NPT (رزوه مخروطی آمریکا) دو استاندارد رایج هستند. BSPP برای آب‌بندی نیاز به حلقه O-Ring دارد، در حالی که NPT با استفاده از شکل مخروطی خود آب‌بندی می‌شود. انتخاب بین این دو به استاندارد تجهیزات موجود بستگی دارد.

حداکثر فشار کاری روپیچ توپیچ 1 اینچ چقدر است؟

حداکثر فشار کاری بسته به برند و مدل متفاوت است و بین ۲۰۰ تا ۲۸۰ بار متغیر است.

آیا روپیچ توپیچ قابل تعمیر است؟

برخی مدل‌ها با طراحی کارتریج (Cartridge) قابل تعمیر هستند، اما بسیاری از مدل‌ها به دلیل دقت بالا و قطعات خاص، به عنوان قطعات مصرفی یکبارمصرف در نظر گرفته می‌شوند.

آیا این قطعه برای آب نیز قابل استفاده است؟

بله، برخی مدل‌ها با جنس استیل ضدزنگ یا آب‌بندی مناسب، برای انتقال آب و بخار نیز طراحی شده‌اند.

حداکثر دبی (جریان) این اتصال چقدر است؟

حداکثر دبی به قطر داخلی و طراحی اتصال بستگی دارد. برای مدل FT Pro 1 اینچ، حداکثر دبی ۱۵۰ لیتر بر دقیقه است.
