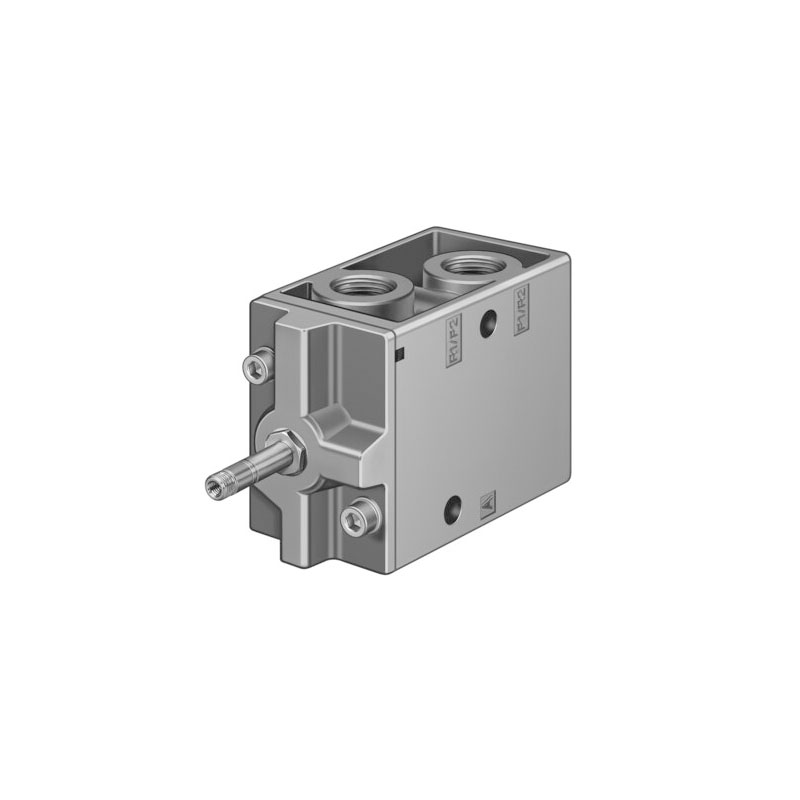

شیر برقی پنوماتیک MFH-3-1/2-S

شیر برقی پنوماتیک MFH-3-1/2-S با شماره سفارش 7960 یک شیر کنترل جهت سه‌راهه دو وضعیتی از برند معتبر آلمانی Festo است.
این محصول بخشی از سری Tiger Classic می‌باشد که برای کنترل جریان هوای فشرده در سیستم‌های پنوماتیک صنعتی طراحی شده است. عملکرد این شیر بر اساس نشیمنی بوده و به صورت تک سیم پیچ با برگشت فنر عمل می‌کند.
شیر در حالت عادی بسته است و با اعمال سیگنال الکتریکی، وضعیت تغییر می‌کند. شیر دارای اورراید دستی قفل شونده است که امکان تست و راه‌اندازی اولیه را بدون نیاز به برق فراهم می‌کند. بدنه از آلومینیوم دایکاست ساخته شده و آب‌بندی‌ها از جنس NBR می‌باشند.

مشخصات پایه محصول شیر برقی پنوماتیک MFH-3-1/2-S

• سازنده: Festo SE & Co. KG
• شناسه محصول: MFH-3-1/2-S
• شماره سفارش: 7960
• سری محصول: Tiger Classic
• خانواده محصول: MFH
• کد GTIN: 4052568111182

مشخصات شیر برقی پنوماتیک MFH-3-1/2-S

• عملکرد شیر: 3/2 راهه، نرمال بسته، تک سیم پیچ
• طراحی سازه: نشیمنی
• اصول آب‌بندی: نرم
• محدوده فشار کاری: 0.95- تا 10 بار
• فشار پایلوت مورد نیاز: 1 تا 8 بار
• دبی اسمی استاندارد: 3700 لیتر در دقیقه
• عرض اسمی: 14 میلی‌متر
• اتصالات پنوماتیک: G1/2 برای هر سه پورت
• پورت هوای پایلوت: G1/8
• پورت تخلیه پایلوت: M5
• تامین هوای پایلوت: خارجی
• جهت جریان: قابل برگشت
• نوع سیال: هوای فشرده مطابق با ISO 8573-1:2010 کلاس 7:4:4
• روغن‌کاری: عملکرد با روغن کاری امکان‌پذیر است. در صورت استفاده، باید روغن‌کاری ادامه یابد.
• دمای محیط کاری: 5- تا 40 درجه سانتی‌گراد
• دمای سیال: 10- تا 60 درجه سانتی‌گراد
• دمای نگهداری: 20- تا 60 درجه سانتی‌گراد
• موقعیت نصب: هر موقعیتی

مشخصات الکتریکی

• نوع راه‌اندازی: الکتریکی با سیم پیچ سری F
• اتصال الکتریکی: از طریق سیم پیچ سری F که به صورت جداگانه سفارش داده می‌شود
• ولتاژ عملیاتی: به سیم پیچ انتخابی بستگی دارد
• توان مصرفی سیم پیچ: حداکثر 4.5 وات
• افتادگی: زیر همپوشانی

مشخصات مکانیکی و فیزیکی

• وزن: 1100 گرم
• عرض: 52 میلی‌متر
• ابعاد شبکه: 69 میلی‌متر
• جنس بدنه: آلومینیوم دایکاست
• جنس آب‌بندی: NBR
• اورراید دستی: قفل شونده
• نوع نصب: روی ریل منیفولد یا با سوراخ عبوری
• درجه حفاظت: IP65

ویژگی‌های عملکردی و زمان پاسخ

• زمان تغییر وضعیت (روشن): 18 میلی‌ثانیه
• زمان تغییر وضعیت (خاموش): 90 میلی‌ثانیه
• حداکثر فرکانس سوئیچینگ: 3 هرتز
• مکانیزم بازگشت: فنر مکانیکی
• مقدار b: 0.3

استانداردها و گواهینامه‌ها

• کلاس مقاومت در برابر خوردگی: CRC 1
• گواهینامه CE: مطابق با استانداردهای اتحادیه اروپا
• گواهینامه c UL us: Recognized
• گواهینامه RoHS: عاری از مواد ممنوعه
• مطابقت با LABS: VDMA24364-B1/B2-L

جدول خلاصه مشخصات فنی شیر برقی پنوماتیک MFH-3-1/2-S

نتیجه‌گیری و جمع‌بندی

شیر برقی پنوماتیک MFH-3-1/2-S با شماره سفارش 7960 از Festo یک شیر کنترل دقیق و قابل اعتماد از سری Tiger Classic است. عملکرد 3/2 راهه نرمال بسته تک سیم پیچ، اتصالات G1/2، محدوده فشار کاری 0.95- تا 10 بار و دبی 3700 لیتر در دقیقه از مشخصات کلیدی این محصول هستند.

طراحی نشیمنی، بدنه آلومینیومی دایکاست، آب‌بندی NBR و اورراید دستی قفل شونده از ویژگی‌های برجسته آن محسوب می‌شود. قابلیت کار با فشار منفی و جهت جریان قابل برگشت، انعطاف‌پذیری بالایی در کاربردهای مختلف فراهم می‌کند.

این محصول با داشتن گواهینامه‌های CE، c UL us و RoHS برای استفاده در صنایع مختلف از جمله خودروسازی، بسته‌بندی، ماشین‌آلات صنعتی و سیستم‌های خلأ مناسب است. توجه به این نکته ضروری است که سیم پیچ باید به صورت جداگانه سفارش داده شود. برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.

سوالات متداول درباره شیر برقی پنوماتیک MFH-3-1/2-S

سوال ۱: آیا سیم پیچ به همراه شیر عرضه می‌شود؟

خیر، شیر برقی MFH-3-1/2-S بدون سیم پیچ عرضه می‌شود. سیم پیچ‌های سری F باید به صورت جداگانه و متناسب با ولتاژ مورد نیاز سفارش داده شوند.

سوال ۲: تفاوت بین مدل MFH-3-1/2-S و JMFH-3-1/2-S چیست؟

تفاوت اصلی در ساختار داخلی و نوع پایلوت است. مدل MFH از نوع نشیمنی با پایلوت خارجی می‌باشد، در حالی که مدل JMFH دارای پایلوت داخلی با ساختار پیستون کشویی است. مدل MFH برای کاربردهای خلأ نیز مناسب است.

سوال ۳: آیا این شیر قابلیت کار با فشار منفی را دارد؟

بله، محدوده فشار کاری این شیر از 0.95- بار تا 10 بار می‌باشد، بنابراین برای کاربردهای خلأ نیز مناسب است.

سوال ۴: اورراید دستی این شیر چگونه کار می‌کند؟

اورراید دستی از نوع قفل شونده است. برای فعال‌سازی شیر و تست عملکرد، می‌توان اورراید را در وضعیت قفل شده قرار داد تا بدون نیاز به نگه داشتن دست، شیر در وضعیت فعال باقی بماند.

سوال ۵: آیا جهت جریان در این شیر قابل تغییر است؟

بله، جهت جریان در شیر MFH-3-1/2-S قابل برگشت است. این ویژگی امکان نصب و استفاده انعطاف‌پذیر را فراهم می‌کند.

سوال ۶: آیا می‌توان از این شیر در محیط‌های انفجاری استفاده کرد؟

مدل استاندارد MFH-3-1/2-S برای محیط‌های انفجاری تأیید نشده است. نسخه مخصوص این شیر با کد MFH-3-1/2-S-EX دارای گواهینامه ATEX برای استفاده در محیط‌های انفجاری می‌باشد.

سوال ۷: پورت تخلیه پایلوت چه ابعادی دارد؟

پورت تخلیه پایلوت با شماره 82 مشخص می‌شود و سایز M5 دارد. پورت هوای پایلوت ورودی نیز با شماره 12 مشخص شده و سایز G1/8 می‌باشد.

سوال ۸: حداکثر دبی عبوری از این شیر چقدر است؟

حداکثر دبی اسمی استاندارد این شیر 3700 لیتر در دقیقه می‌باشد.
