واحد مراقبت هوای فشردهGFC20008F1

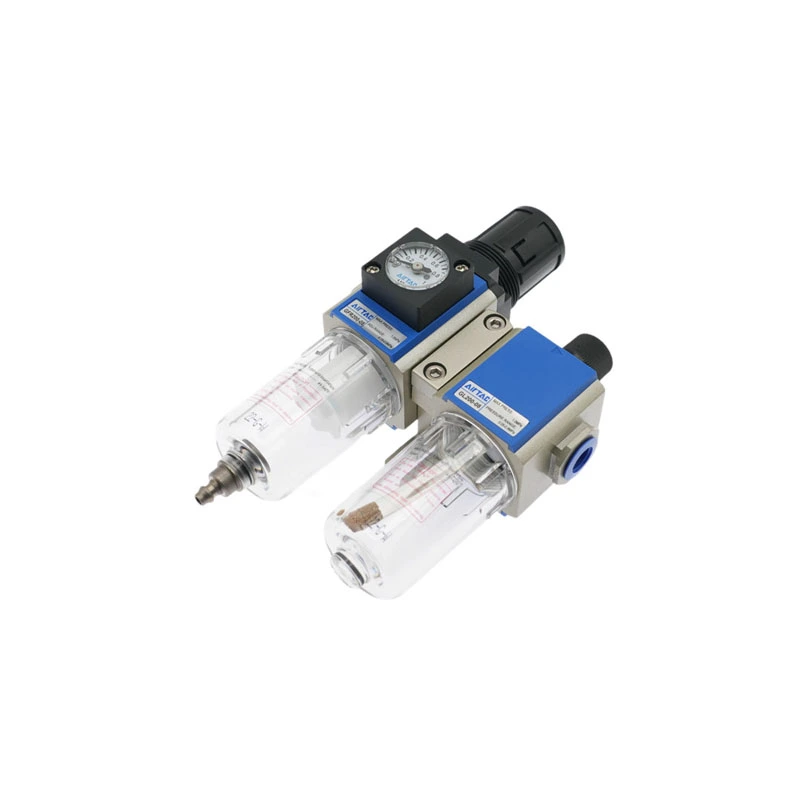

واحد مراقبت هوای فشردهGFC20008F1 یک دستگاه ترکیبی فیلتر، رگولاتور و روغن‌کار از برند معتبر تایوانی AirTAC (ادک) است. این محصول از سری GFC می‌باشد که به صورت پیش‌ساخته (سِت) شامل فیلتر با درجه 40 میکرون، رگولاتور فشار و روغن‌کار مه‌پاش تناسبی است. واحدهای مراقبت هوای فشرده وظیفه حذف آلودگی‌ها و میعانات، تنظیم و تثبیت فشار و تزریق روغن به صورت مه به جریان هوا را بر عهده دارند. این کار برای افزایش طول عمر قطعات پنوماتیک، کاهش خرابی و اطمینان از عملکرد روان سیستم‌های اتوماسیون صنعتی ضروری است.

مشخصات پایه محصول واحد مراقبت هوای فشردهGFC20008F1

• سازنده: AirTAC (ادک)
• شناسه محصول: GFC20008F1
• سری محصول: GFC
• نوع محصول: واحد ترکیبی فیلتر + رگولاتور + روغن‌کار (FRL)
• کشور تولید: چین

عملکرد و ویژگی‌های اصلی

• وظیفه فیلتر: حذف ذرات جامد، گردوغبار و میعانات آب از هوای فشرده
• وظیفه رگولاتور: تنظیم و تثبیت فشار خروجی در محدوده مورد نظر
• وظیفه روغن‌کار: تزریق روغن به صورت مه (مه‌پاش تناسبی) به جریان هوا برای روانکاری قطعات متحرک
• درجه فیلتراسیون: 40 میکرون
• نوع تخلیه میعانات: دیفرانسیلی (Auto drain / Differential)
• نوع آب‌بندی: شامل حلقه‌های آب‌بندی (Seals) جهت جلوگیری از نشت هوا
• نوع روغن‌کار: روغن‌کار مه‌پاش (Lubricator)

مشخصات مکانیکال و ابعاد

• وزن محصول: تقریباً 0.7 تا 0.9 کیلوگرم
• اتصال پنوماتیک (پورت ورودی و خروجی): PT1/4 (معادل Rc1/4) – رزوه مخروطی
• جنس بدنه: آلومینیوم دایکاست
• جنس کاسه فیلتر و روغن‌کار: پلی‌کربنات (PC) شفاف با قابلیت دید مستقیم
• نوع فشارسنج: فشارسنج آنالوگ مربعی شکل (Square analog pressure gauge)
• واحد فشارسنج: مگاپاسکال (MPa)
• نوع نصب: دارای براکت و لوازم نصب (Table bracket with accessories)
• قفل دستگیره تنظیم: دستگیره با قفل شونده (Lockable adjusting knob)

مشخصات پنوماتیک و جریان

• محدوده فشار کاری (Operating pressure): حداکثر 1.0 مگاپاسکال (10.2 کیلوگرم بر سانتی‌متر مربع)
• محدوده تنظیم فشار خروجی (Pressure regulation range): 0.15 تا 0.9 مگاپاسکال (1.5 تا 9 بار)
• حداقل فشار کاری: 0.05 مگاپاسکال
• دبی اسمی استاندارد (Flow rate): تقریباً 800 تا 1400 لیتر در دقیقه (وابسته به فشار ورودی و افت فشار)
• نوع سیال: هوای فشرده، گازهای بیاثر
• کلاس خلوص هوای خروجی: حذف ذرات بزرگتر از 40 میکرون
• روغن‌کاری: عملکرد با روغن‌کاری امکان‌پذیر است. در صورت استفاده، باید روغن‌کاری ادامه یابد
• نوع روغن توصیه‌شده: روغن پنوماتیک با ویسکوزیته ISO VG 32

مشخصات شرایط محیطی و گواهینامه‌ها

• دمای محیط کاری: 5- تا 60 درجه سانتی‌گراد
• دمای سیال: 5- تا 60 درجه سانتی‌گراد
• دمای نگهداری: 20- تا 70 درجه سانتی‌گراد
• حفاظت در برابر خوردگی: بدنه آلومینیومی آنودایز شده
• گواهینامه‌ها: مطابق با استانداردهای ISO (سری GFC)

جدول خلاصه مشخصات فنی واحد مراقبت هوای فشردهGFC20008F1

این واحد مناسب برای سیستم‌های نیمه‌خودکار صنعتی، با بدنه آلومینیومی، فشارسنج مربعی و تخلیه خودکار، هوای تمیز و روغن‌کاری شده را تأمین کرده و عمر تجهیزات پنوماتیک را افزایش می‌دهد.

نتیجه‌گیری و جمع‌بندی

واحد مراقبت هوای فشردهGFC20008F1 از برند AirTAC یک دستگاه ترکیبی فیلتر، رگولاتور و روغن‌کار با کیفیت مناسب و قیمت اقتصادی از سری GFC است. درجه فیلتراسیون 40 میکرون، محدوده تنظیم فشار 0.15 تا 0.9 مگاپاسکال، محدوده فشار کاری حداکثر 1.0 مگاپاسکال، اتصالات PT1/4، تخلیه دیفرانسیلی (خودکار)، کاسه پلی‌کربنات شفاف، دمای کاری 5- تا 60 درجه و همراه با فشارسنج مربعی و براکت نصب از مشخصات کلیدی این محصول هستند. این محصول برای آماده‌سازی هوای فشرده در صنایع خودروسازی، بسته‌بندی، ماشین‌آلات صنعتی و خطوط تولید مناسب است. برای خرید، استعلام قیمت یا دریافت مشاوره فنی، لطفاً با واحد فروش ما تماس بگیرید.

سوالات متداول درباره واحد مراقبت هوای فشردهGFC20008F1

سوال ۱: تفاوت بین GFC20008F1 و مدل‌های مشابه خانواده GFC چیست؟

حروف و اعداد در نام این مدل بیانگر مشخصات مختلف است: GFC نشان‌دهنده سری محصولات FRL، 200 نشان‌دهنده سایز بدنه و دبی، 08 نشان‌دهنده سایز اتصال 1/4 اینچ، و F1 نشان‌دهنده وجود فشارسنج مربعی با واحد MPa می‌باشد. مدل‌های دیگر ممکن است اتصالات 1/8، 3/8 یا 1/2 اینچ داشته باشند یا فشارسنج متفاوتی داشته باشند.

سوال ۲: آیا این واحد مراقبت هوای فشرده با هوای روغن‌کاری شده سازگار است؟

بله، این محصول دارای روغن‌کار داخلی بوده و برای استفاده با هوای روغن‌کاری شده طراحی شده است. در صورت استفاده از روغن‌کار، باید از روغن پنوماتیک با ویسکوزیته مناسب (ISO VG 32) استفاده شود.

سوال ۳: محدوده دمای کاری این محصول چقدر است؟

دمای محیط کاری و دمای سیال از 5- تا 60 درجه سانتی‌گراد می‌باشد. از استفاده در دماهای پایین‌تر از 5- درجه خودداری کنید زیرا ممکن است یخزدگی میعانات باعث آسیب به قطعات شود.

سوال ۴: سایز اتصالات پنوماتیک این دستگاه چیست؟

این واحد دارای اتصالات ورودی و خروجی از نوع PT1/4 (معادل Rc1/4 – رزوه مخروطی 1/4 اینچ) می‌باشد.

سوال ۵: آیا این محصول جایگزین مناسبی برای واحدهای مراقبت اروپایی مانند Festo است؟

بله، GFC20008F1 یک جایگزین اقتصادی و پرکاربرد برای واحدهای مراقبت سایز Mini/Midi برندهای اروپایی است. ابعاد نصب و عملکرد آن با بسیاری از استانداردهای رایج صنعتی هماهنگ است اما برای نصب دقیق حتماً دیتاشیت را بررسی کنید.

سوال ۶: جنس کاسه و مقاومت آن در برابر ضربه چیست؟

کاسه فیلتر و روغن‌کار از جنس پلی‌کربنات شفاف ساخته شده است که دید مناسبی از سطح روغن و میزان میعانات را فراهم می‌کند. این ماده در برابر فشار کاری مقاوم است اما توصیه می‌شود از محافظ فلزی (در صورت موجود بودن) برای محیط‌های پرتنش استفاده شود.

سوال ۷: حداکثر دبی عبوری از این واحد چقدر است؟

حداکثر دبی اسمی به فشار ورودی و افت فشار مجاز بستگی دارد. به طور معمول دبی اسمی این سری حدود 800 تا 1400 لیتر در دقیقه می‌باشد. برای اطلاع دقیق از منحنی جریان، به مستندات فنی مراجعه کنید.

سوال ۸: آیا این دستگاه نیاز به تعمیر و نگهداری دوره‌ای دارد؟

بله، برای عملکرد بهینه توصیه می‌شود به طور دوره‌ای کاسه فیلتر و روغن‌کار بررسی و تمیز شود. کیت‌های سرویس (شامل فیلتر المنت، حلقه‌های آب‌بندی و قطعات مصرفی) برای این مدل موجود است.
